  2. Grundfos-TPD 150-250/4 [22KW]

Grundfos-TPD 150-250/4 [22KW]




Enstegs Centrifugal Volute in-line Dubbelpump

TPD 150-250/4 A-F-A-BAQE

  • Slitringar av brons
  • Katafores behandling
  • Shell koppling
  • Stabil stos
  • Topp-dra-ut-principen för enkelt underhåll
  • Optimerad hydraulik
  • I-linjen design med motsatt insugning och urladdning portar möjliggör montering i rörledning eller på ett betongfundament
  • korrosionsbeständiga underhåll
  • Gratis mekanisk axeltätning.
  • Motorn är en 3-fas AC-motor.
Vätska

Vätsketemperatur : 32 till 248°F

Specifikationer
Hastighet för pumpdata 1465 Varvtal
Nominellt Flöde 4353,21 L/Min
Topplista Huvud 19,90 m
Faktiska impellerdiameter 265,94 mm
Axeltätning BAQE
pumpvätskan
 Water

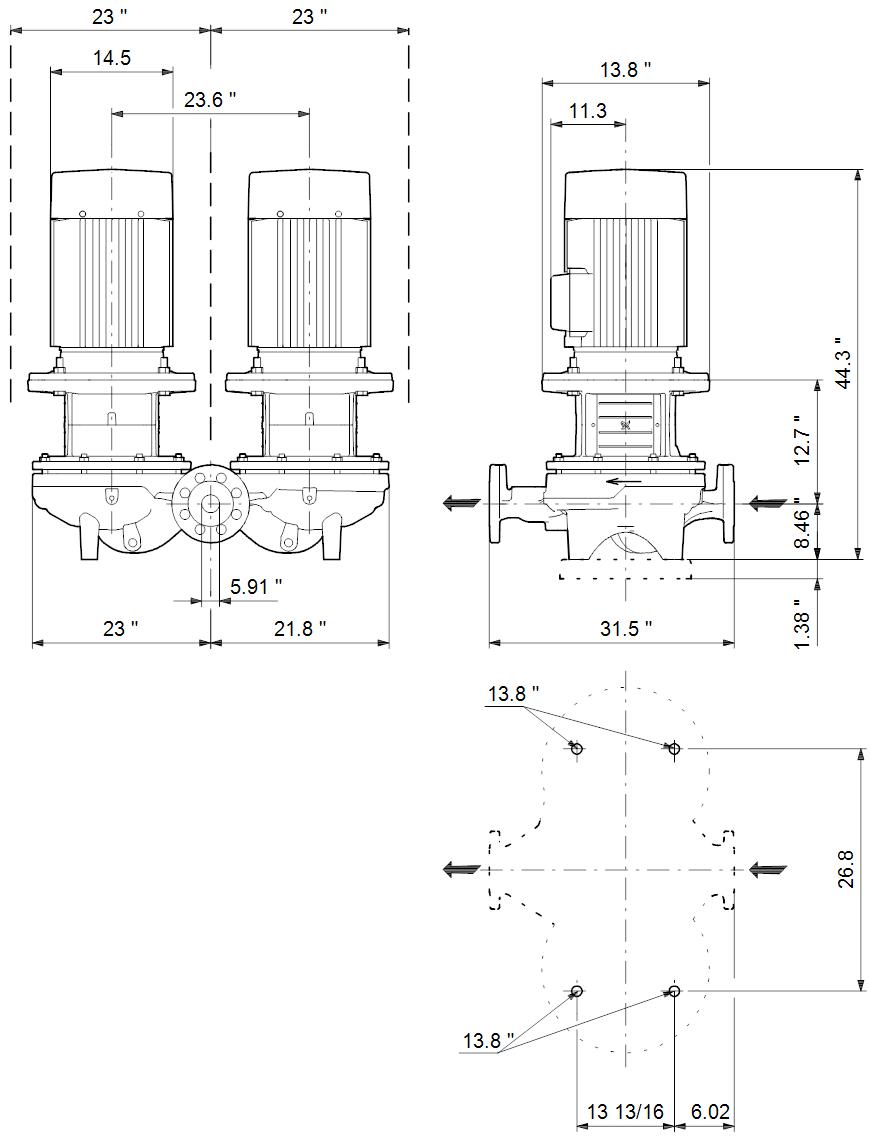

  Totala Dimensionerna

Materials
Pumphus Gjutjärn
Pumphus EN-JL 1040
Pumphus ASTM A48-40B
pumphjul Rostfritt stål EN-JL 1030
Nettovikt 811,93 kg
Tvär vikt 889,04 Kg

Installationen
 Max. omgivningstemperatur 131 °F
Max. driftstryck 232 psi
 Flänsstandard DIN
Röranslutning DN 150
Trycksteg PN 16
Inbyggnadslängd 800 mm
Motorflänsstorlek FF300


Elektriska Data
Motortyp  SIEMENS
Antal poler 4
Effektförbrukning - P2 2 x 30 HP
Nätfrekvens
50 Hz
Märkspänning 3 x 380-420D/660-725Y V
Märkström 42,5-40,5/24,6-23,6 A
Kapslingsklass (IEC 34-5) 55 (Protect. Vattenstrålar / damm)
Isolationsklass(EC 85) F
Leveransvolym 53,7 ft³

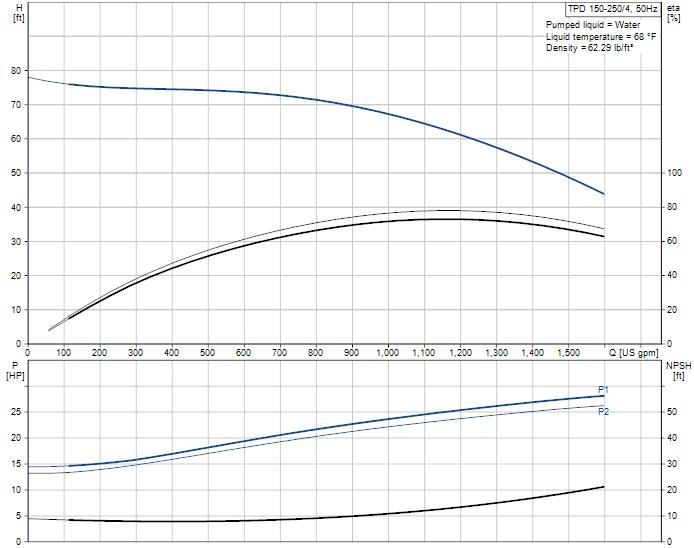

Föreställningar

P1, P2 -Effektkurvor.

  • Grundfos-TPD 150-250/4 [22KW]
    Art. nr.
    GRU0997
    Grundfos-TPD 150-250/4 [22KW]
