Pump hydro Solo E Grundfos CRE 3-15, 2,2kW 3,5 m³/h 108,50m 3x400V 50Hz




Pump hydro Solo E Grundfos CRE 3-15, 2,2kW  3,5 m³/h 108,50m 3x400V 50Hz

    • Grundfos Hydro Solo-E booster med en pump är en kombinerad enhet bestående av en E-pump (CRE) utrustad med isolera ventil, backventil, utloppsrör, trycktransmitter, manometer och membran tank.
    • Vid leverans booster är redo för drift.
    Pumpen har följande egenskaper:
    • Impellrar och mellanliggande chambers är tillverkade av rostfritt stål DIN W.-Nr. 1,4301.
    • Pumpen huvud och bas är tillverkade av gjutjärn.
    • Axeltätningen har församlingen längd enligt EN 12756.
    • Kraftöverföringen sker via gjutjärn split koppling.
    • Pumpen är utrustad med en IEC-fläns MGE trefasmotor med frekvensomvandlare och PI-controller integrerade i motor uttagslådan.
    • Inga ytterligare motorskydd krävs både motor och elektronik är skyddade av integrerat överbelastning och temperatur skydd.
    • En Kontrollpanelen möjliggör inställning av krävs setpoint samt inställning av pump till MIN eller MAX drift eller stopp.
    • Kontrollpanelen har indikatorlampor för "Drift" och "Fel".
    • Kommunikation med pumpen är möjlig med hjälp av Grundfos R100 fjärrkontroll aktivera ytterligare inställningar samt läsa ur ett antal
    • parametrar såsom "Verkligt värde", "Hastighet", "Power input" och totalt "Energiförbrukning".
    Uttagslådan pumpen håller terminaler för anslutning av:
    • Pumpa start/stopp (potentialfri kontakt),
    • Externa remote setpoint inställning via analog signal, 0 - 5 V, 0 - 10 V, 0(4) - 20 mA,
    • 5 V matning för setpoint potentiometer, Imax = 5 mA,
    • Sensor, 0 - 5 V, 0 - 10 V, 0(4) - 20 mA,
    • 24 V-matning för sensor, Imax = 40 mA,
    • Ingång för Tvingad till MIN eller MAX (potentialfri kontakt),
    • Potentialfri fel signal relä med övergången kontakt, rapportering fel, drift eller Ready,
    • RS485 GENIbus.
    *-Bilden på produkten kan avvika från aktuell produkt.



    Vätska
    Pump Vätska Vatten
    Vätsketemperatur område 0 till 70 °C
    Vätsketemp 20 °C
    Densitet 998,2 kg/m³

    Teknisk data
    Hastighets

    3501 rpm

    Resulterande flöde 3,5 m³/h
    Nominellt tryck 108,5 m
    Reduk. pumphjul 15
    Kod för axeltätning. 1: Typ 2. Rot.
    tätningsdel 3: Stat. plats 4: Sek. tätning
    HQQE
    Pump nr 98465401
    Steg 15

    Material
     Pumphus Gjutjärn
    EN-JL1030
    ASTM A48-30 B
    Pumphjul Rostfritt stål
    DIN W.-Nr. 1,4301
    AISI 304

    Installation
    Max. omgivningstemperatur 50 °C
    Max. driftstryck 16 bar
    Flänsstandard OVAL
    Sugsida Rp 11/4
    Trycksida Rp 11/4
    Trycksteg 16
    Motorflänsstorlek FT115

    Elektriskdata
    Motortyp 90LD
    Effektförbrukning - P2 2,2 kW
    Nätfrekvens 50 Hz
    Märkspänning 3 x 380-500 V
    Nominell ström 4,15-3,40 A
    Cos phi - verkningsgrad 0,93-0,87
    Varvtal 360-4000 rpm
    Kapslingsklass (EC 34-5) IP55
    Isolationsklass (EC 85) F
    Motorskydd JA
    Motornr 98190200
    Styrningar
    kontroll typ ME
    Tank
    Volym på tryckbehållare 12 l

    Övriga
    Nettovikt 58 kg
    Bruttovikt 64 kg
    Leveransvolym 0,6 m³

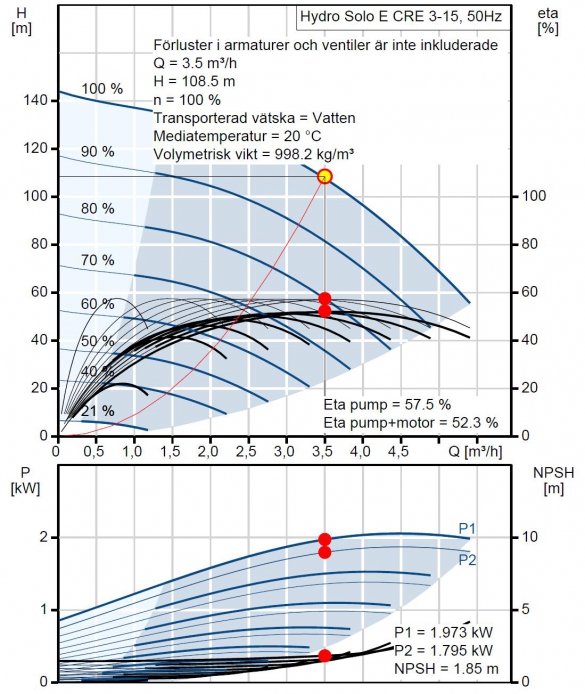

     Prestanda kurvor

    * Detta är nominella driftpunkten

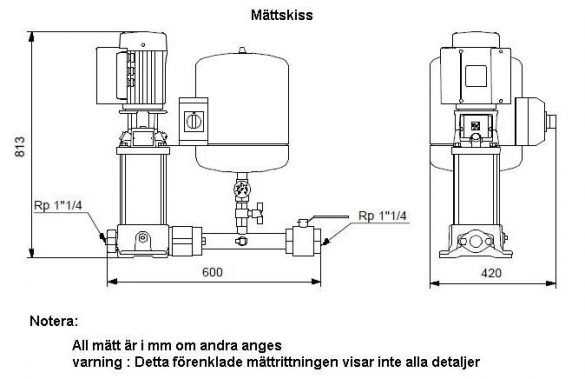

    » Ritning med mått beskrivning

    • Pump hydro Solo E Grundfos CRE 3-15, 2,2kW  3,5 m³/h 108,50m 3x400V 50Hz
      Art. nr.
      GRU98453544
      Pump hydro Solo E Grundfos CRE 3-15, 2,2kW 3,5 m³/h 108,50m 3x400V 50Hz
