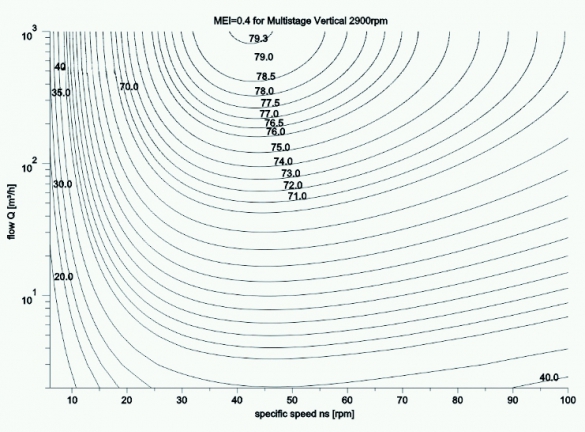

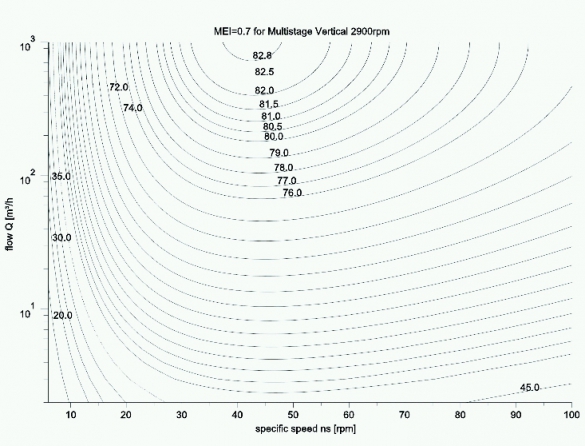

Allmänna hänvisningar om den våta änden

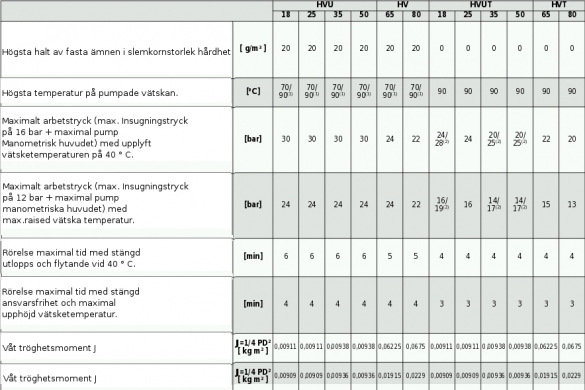

(1) HV (U) .. B /..= Gland packning i särskilda konstruktion som är lämplig för Högtrycks syften och hög temperatur
(2) Med hög trycktätning
OBS: HVUT18 / 8L, HVUT35 / 5A, HVUT50 / 5N, Standard med hög trycktätning



Tekniska data Standardiserade slutna elmotorer

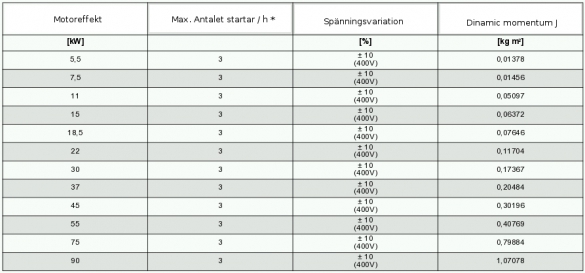

* Equally distribuded.
NB: Electric motors with C3 clearance bearings.

SPECIFIKATIONER

Spänning
Eurovoltage
Frekvens
Fler frekvens
Effektivitetsklass
IE3
IP
55
Polacker 2
VSD (inverter)
Kompatibel

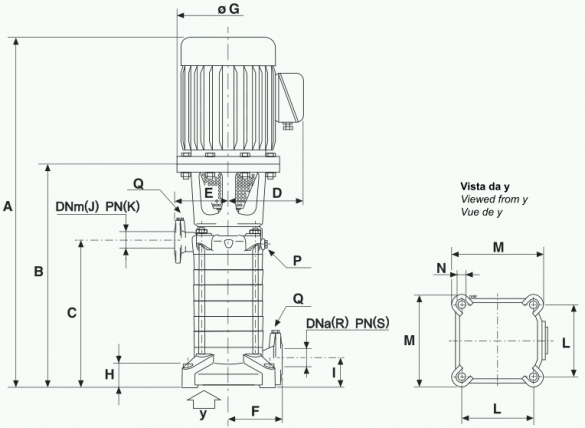

Utvändiga mått och vikter

Typ Motor  Vikt * A* B C D* E F G H I J K L M N P Q R S
[kW] [HP] [kg] [mm]
HVU18/3A+V30055221 5,5 7,5 134 893 483 259 223 175 175 300 72 85 40 40 260 310 22 G 3/8 G 3/8 50 16
HVU18/4A+V30075221 7,5 10 148 944 534
 310
 223
 175 175 300 72 85 40 40 260 310 22 G 3/8 G 3/8 50 16
HVU18/5A+V30110221 11 15 207 1083 585
 361
 265
 175 175 350 72 85 40 40 260 310 22 G 3/8 G 3/8 50 16
HVU18/6L+V30110221 11 15 220 1164
 666
 412
 265
 175
 175 350 72 85 40 40 260 310 22 G 3/8 G 3/8 50 16
HVU18/8L+V30150221 15 20 245 1266 768
 514
 265 175 175 350 72 85 40 40 260 310 22 G 3/8 G 3/8 50 16
HVU25/2A+V30075221 7,5 10 128 842 432
 208
 223 175 175 300 72 85 40 40 260 310 22 G 3/8 G 3/8 50 16
HVU25/3C+V30110221 11 15 196 981 483
 259 265 175 175 350 72 85 40 40 260 310 22 G 3/8 G 3/8 50 16
HVU25/3A+V30110221 11 15 196 1011 513
 259 265 175 175 350 72 85 40 40 260 310 22 G 3/8 G 3/8 50 16
HVU25/4A+V30150221 15 20 214 1062 564
 310 265 175 175 350 72 85 40 40 260 310 22 G 3/8 G 3/8 50 16
HVU25/5A+V30185221 18,5 25 241 1157 615
 361 265 175 175 350 72 85 40 40 260 310 22 G 3/8 G 3/8 50 16
HVU25/6A+V30220221 22 30 289 1206 666
 412 280 175 175 350 72 85 40 40 260 310 22 G 3/8 G 3/8 50 16
HVU35/2CD+V30110221 11 15 208 1020 522
 236 265 200 200 350 75 95 50 40 320 374 22 G 1/2 G 3/8 65 16
HVU35/2A+V30150221 15 20 221 1020 522
 236 265 200 200 350 75 95 50 40 320 374 22 G 1/2 G 3/8 65 16
HVU35/3Q+V30185221 18,5 25 249 1122 580
 294 265 200 200 350 75 95 50 40 320 374 22 G 1/2 G 3/8 65 16
HVU35/3A+V30220221 22 30 288 1120 580
 294 280 200 200 350 75 95 50 40 320 374 22 G 1/2 G 3/8 65 16
HVU35/4A+V30300221 30 40 355 1266 638
 352 310 200 200 400 75 95 50 40 320 374 22 G 1/2 G 3/8 65 16
HVU35/5A+V30370221 37 50 377 1324 696
 410 310 200 200 400 75 95 50 40 320 374 22 G 1/2 G 3/8 65 16
HVU50/2C+V30150221 15 20 220 1020 522 236 265 200 200 350 75 95 50 40 320 374 22 G 1/2 G 3/8 65 16
HVU50/2A+V30185221 18,5 25 239 1064 522 236 265 200 200 350 75 95 50 40 320 374 22 G 1/2 G 3/8 65 16
HVU50/3C+V30220221 22 30 291 1120 580 294 280 200 200 350 75 95 50 40 320 374 22 G 1/2 G 3/8 65 16
HVU50/3A+V30300221 30 40 342 1208 580 294 310 200 200 400 75 95 50 40 320 374 22 G 1/2 G 3/8 65 16
HVU50/4A+V30370221 37 50 368 1266 638 352 310 200 200 400 75 95 50 40 320 374 22 G 1/2 G 3/8 65 16
HVU50/5N+V30450221/7 45 60 451 1354 696 410 330 200 200 450 75 95 50 40 320 374 22 G 1/2 G 3/8 65 16
HV65/1D+V30220221 22 30 286 1077 537 233 280 275 275 350 100 112 65 40 350 410 22 G 3/8 G 3/8 100 16
HV65/1AB+V30300221 30 40 339 1165
 537
 233 310 275 275 400 100 112 65 25 350 410 22 G 3/8 G 3/8 100 16
HV65/2E+V30370221 37 50 370 1243 615 311 310 275 275 400 100 112 65 25 350 410 22 G 3/8 G 3/8 100 16
HV65/2C+V30450221/6 45 60 439 1273 615 311 330 275 275 450 100 112 65 25 350 410 22 G 3/8 G 3/8 100 16
HV65/3E+V30550221 55 75 532 1489 753 389 375 275 275 550 100 112 65 25 350 410 22 G 3/8 G 3/8 100 16
HV65/3A+V30750221 75 100 686 1559 753 389 405 275 275 550 100 112 65 25 350 410 22 G 3/8 G 3/8 100 16
HV80/1FG+V30220221 22 30 287 1077 537 233 280 300 275 550 100 112 80 25 350 410 22 G 3/8 G 3/8 100 16
HV80/1D+V30370221 37 50 354 1165 537 233 310 300 275 550 100 112 80 25 350 410 22 G 3/8 G 3/8 100 16
HV80/1B+V30450221/6 45 60 423 1195 537 233 330 300 275 550 100 112 80 25 350 410 22 G 3/8 G 3/8 100 16
HV80/2F+V30550221 55 75 527 1424 688 324 375 300 275 550 100 112 80 25 350 410 22 G 3/8 G 3/8 100 16
HV80/2B+V30750221 75 100 681 1494 688 324 405 300 275 550 100 112 80 25 350 410 22 G 3/8 G 3/8 100 16
HV80/3D+V30900221 90 125 738 1630 779 415 405 300 275 550 100 112 80 25 350 410 22 G 3/8 G 3/8 100 16



Fläns (UNI EN 1092-2)

Port ø  Hål øu øv
p q
DN
[mm]

PN
[bar]
 No ø
[mm]		 [mm]
40 16 4 18 110 150
40 40 4 18 110 150
50 16 4 18 125 165
50 40 4 18 125 165
65 16 8 18 145 185
65 25 8 18 145 185
65 40 8 18 145 185
80 16 8 18 160 200
80 25 8 18 160 200
100 16 8 18 180 220
100 25 8 22 190 235
