Cirkulationspump Grundfos TPED 100-170/4, 5,5kW 82,3m³/h 15,3m 3x400V 50Hz
- Enstegs, direktkopplad, dubbelpump med inlopps-och utloppsportar i linje med samma diametrar.
- Dubbelpumpen är konstruerad med två parallella drivsidor.
- Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
- Varje pump är försedd med en obalanserad gummibälgstätning.
- Axeltätningen uppfyller EN 12756.
- Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
- Varje pump är försedd med en fläktkyld asynkronmotor av motsvarande storlek.
- Motorn har en frekvensomformare och en PI-styrenhet i motorns kopplingsbox.
- Detta möjliggör kontinuerlig reglering av motorvarvtalet, vilket gör att man kan anpassa pumpens prestanda efter ett givet behov.
- Pumpen är försedd med en differenstryckssensor.

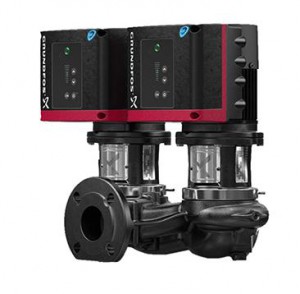

*-Bilden på produkten kan avvika från aktuell produkt.
Vätska |
Vätska |
Vatten |
Vätsketemperatur område |
0 till 120°C |
Vätsketemp |
20°C |
Densitet |
998,2 kg/m³ |
Teknisk data |
Hastighets |
1455 rpm
|
Resulterande flöde |
82,3 m³/h |
Resulterande lyfthöjd för pumpen |
15,3 m |
Max. tryck |
170 dm |
Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning: |
BAQE |
Kurvtolerans |
ISO9906:2012 3B |
Pumpversion |
A |
Modell |
A |
Material |
Pumphus |
Gjutjärn EN-JL 1040 ASTM A48-40B |
Pumphjul |
Gjutjärn EN-JL1030 ASTM A48-30 B |
Materialkod |
A |
Installation |
Max. omgivningstemperatur |
40°C |
Max. driftstryck |
16 bar |
Max. tryck vid angiven temp |
16 bar / 120 °C |
Flänsstandard |
DIN |
Anslutningskod |
F |
Röranslutning |
DN 100 |
Trycksteg |
PN 16 |
Inbyggnadslängd |
550 mm |
Motorflänsstorlek |
FF265 |
Elektriskdata |
Motortyp |
132SB |
IE Efficiency class |
IE3 |
Effektförbrukning P2 |
2 x 5,5 kW |
Antal Poler |
4 |
Nätfrekvens |
50 Hz |
Märkspänning |
3 x 380-480 V |
Nominell ström |
11,0-9,00 A |
Cos phi - verkningsgrad |
0,95-0,94 |
Varvtal |
240-1750 rpm |
Kapslingsklass (EC 34-5) |
IP55 |
Efficiency |
IE3 89,6% |
Isolationsklass (EC 85) |
F |
Motorskydd |
INGEN |
Motornr |
86906157 |
Övriga |
Minsta effektivitetsindex, MEI ≥ |
0,70 |
Nettovikt |
334 kg |
Bruttovikt |
365 kg |
Leveransvolym |
1,12 m3 |

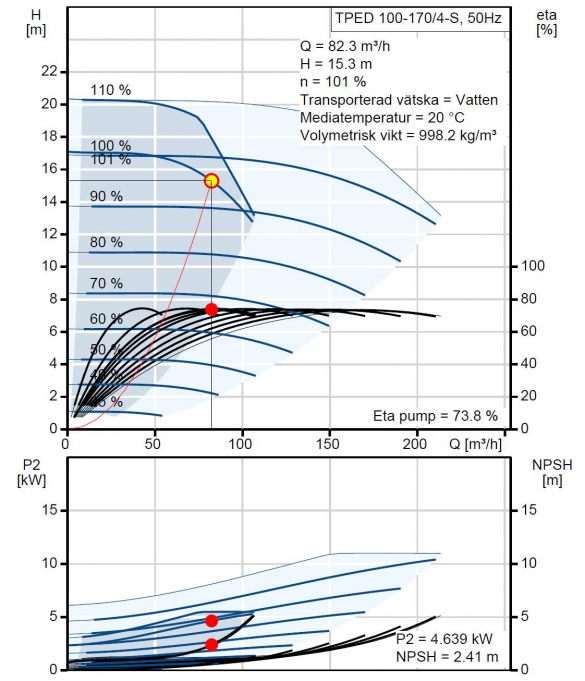

Prestanda kurvor
