Djupbrunnspump Grundfos SP160-8-AA 92kW 160m³/h, 149,30m 3x400V 50Hz




Djupbrunnspump Grundfos SP160-8-AA  92kW 160m³/h,  149,30m 3x400V 50Hz

  • Dränkbar borrhålspump, lämplig för pumpning av rent vatten. Kan installeras vertikalt eller horisontellt.
  • Alla stålkomponenter är tillverkade av rostfritt stål, EN 1,4301 (AISI 304), vilket säkerställer god korrosionsbeständighet.
  • Denna pump är godkänd för dricksvatten.
  • Pumpen är försedd med en 92 kW MMS8000 motor med sandslunga, vattensmorda axellager och ett volymkompenserande membran.
  • Den omlindningsbara motorkonstruktionen medger fullständig åtkomst till lindningarna för enkel omlindning.
  • Statorlindningarna är PVC-isolerade och gjorda för kontinuerlig drift (S1).
  • Lämplig för temperaturerer upp till 25°C.
  • Motorn är försedd med en mekanisk axeltätning.
  • Motorn är inte försedd med en temperatursensor.
  • Om övervakning av temparaturen är önskvärd, kan en Pt100- eller Pt1000-sensor monteras.
  • Motorn är avsedd för direktstart (DOL).
Ytterligare produktinformation

Pumpen är lämplig för applikationer som liknar följande:
  • Råvattenförsörjning
  • Bevattning
  • Grundvattensänkning
  • Tryckstegring
  • Fontänapplicationer

*-Bilden på produkten kan avvika från aktuell produkt.



Vätska
Pump Vätska Vatten
Max. vätsketemperatur 45°C
Max vätske t vid 0,15 m/s 40°C
Max vätske t vid 0,5 m/s 45°C
Vätsketemp  20°C
Densitet 998,2 kg/m³

Teknisk data
Hastighet

2900 rpm

Resulterande flöde 160 m³/h
Resulterande lyfthöjd för pumpen 149 m
Reduk. pumphjul AA
Axeltätning för motor CER/CARBON
Kurvtolerans ISO9906:2012 3B
Pump typ SP 160
Steg 8
Modell B
Ventil Ja
Motor version T45

Material
Pump  Rostfritt stål EN 1,4301
AISI 304
Pumphjul Rostfritt stål EN 1,4301
AISI 304
Motor Gjutjärn
DIN W.-Nr. 0,6025
ASTM 35-40

Installation
Trycksida RP6
Motordiameter 203,2 mm

Elektriskdata
Motortyp MMS8000
Applik. motor Grundfos
Effektförbrukning - P2 92 kW
Effektbehov (P2) för pump 92 kW
Nätfrekvens 50 Hz
Märkspänning

3 x 380-
400-415 V

Nominell ström

194-186-186 A

Startström 520-590-620 %
Cos phi - verkningsgrad 0,88-0,86-0,83
Hastighet 2870-2890-
2890 rpm
Startmetod direkt-på-fodra
Kapslingsklass (EC 34-5) IP58
Motorskydd INGEN
Termiskt skydd utvändig
Inbyggd temp. transmitter Nej
Motornr 96473490
Lindningar PE2/PA

Övriga
Minsta effektivitetsindex ,MEI ≥ -
Nettovikt 362 kg
Bruttovikt 429 kg
Leveransvolym 0,557 m³

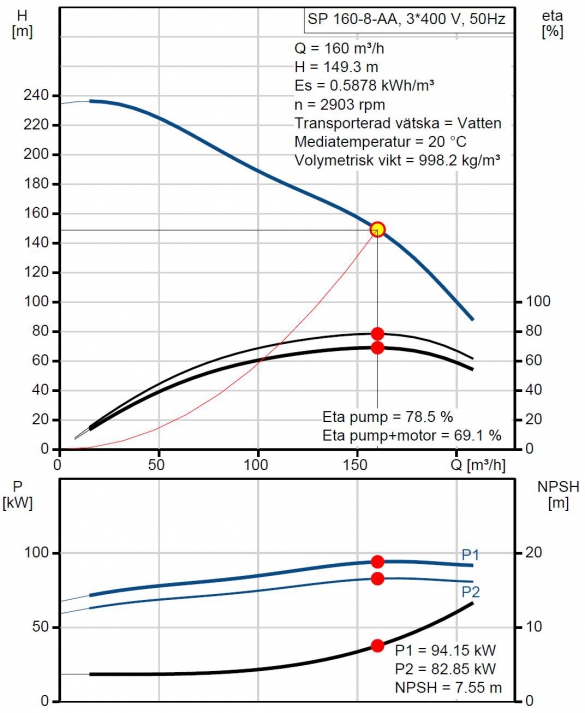

 Prestanda kurvor

» Ritning med mått beskrivning

  • Djupbrunnspump Grundfos SP160-8-AA  92kW 160m³/h,  149,30m 3x400V 50Hz
    Art. nr.
    GRU200206B8
    Djupbrunnspump Grundfos SP160-8-AA 92kW 160m³/h, 149,30m 3x400V 50Hz
