Djupbrunnspump Grundfos SP46-13 22kW 46m³/h 114m 3x400V 50Hz




Djupbrunnspump Grundfos SP46-13  22kW  46m³/h  114m  3x400V 50Hz

  • Dränkbar borrhålspump, lämplig för pumpning av rent vatten. Kan installeras vertikalt eller horisontellt.
  • Alla stålkomponenter är tillverkade av rostfritt stål, EN 1,4301 (AISI 304), vilket säkerställer god korrosionsbeständighet.
  • Denna pump är godkänd för dricksvatten.
  • Pump är försedd med en 22 kW MS6000 motor med sandskydd, mekanisk axeltätning, vattensmorda axellager och ett volymkompenserande membran.
  • Motorn är en dränkbar motor av sluten typ med god mekanisk stabilitet och hög effektivitet.
  • Lämplig för temperaturerer upp till 40°C.
  • Motorn är försedd med Grundfos Tempcon temperatursensor som, genom kommunikation via strömkabeln tillsammans med en manöverpanel MP204, möjliggör övervakning av temperaturen. Motorn är avsedd för direktstart (DOL).
Ytterligare produktinformation

Pumpen är lämplig för applikationer som liknar följande:
  • Råvattenförsörjning
  • Bevattning
  • Grundvattensänkning
  • Tryckstegring
  • Fontänapplicationer
*-Bilden på produkten kan avvika från aktuell produkt.

Vätska
Pump Vätska Vatten
Maximal vätsketemperatur 40°C
Maximal vätske t vid 0,15 m/s 40°C
Vätsketemp 20°C
Densitet 998,2 kg/m³

Tekniskt data
Hastighet

2900 rpm

Resulterande flöde 46 m³/h
Resulterande lyfthöjd för pumpen 114 m
Reduk. pumphjul Ingen
Axeltätning för motor CER/CARNBR
Läs på namnskylten CE, GOST2
Kurvtolerans ISO9906:2012 3B
Pump typ SP 46
Steg 13
Modell B
Ventil Ja
Motor version T40

Material
Pump  Rostfritt stål EN 1,4301
AISI 304
Pumphjul Rostfritt stål EN 1,4301
AISI 304
Motor Rostfritt stål DIN W.-Nr. 1,4301 AISI 304

Installation
Trycksida RP4
Motordiameter 152,4 mm

Elektriskdata
Motortyp MS6000
Applik. motor Grundfos
Effektförbrukning - P2 22 kW
Effektbehov (P2) för pump 22 kW
Nätfrekvens 50 Hz
Märkspänning

3 x 380-
400- 415 V

Nominell ström 49,5-47,5-46,5 A
Startström 480-530-560 %
Cos phi - verkningsgrad 0,86-0,84-0,82
Hastighet 2850-2870-2880 rpm
Startmetod direkt-på-fodra
Kapslingsklass (EC 34-5) IP68
Isolationsklass (EC 85) F
Motorskydd INGEN
Termiskt skydd utvändig
Inbyggd temp. transmitter Ja
Motornr 78195518

Övriga
Minsta effektivitetsindex ,MEI ≥ 0,50
Nettovikt 105 kg
Bruttovikt 142 kg
Leveransvolym 0,338 m³

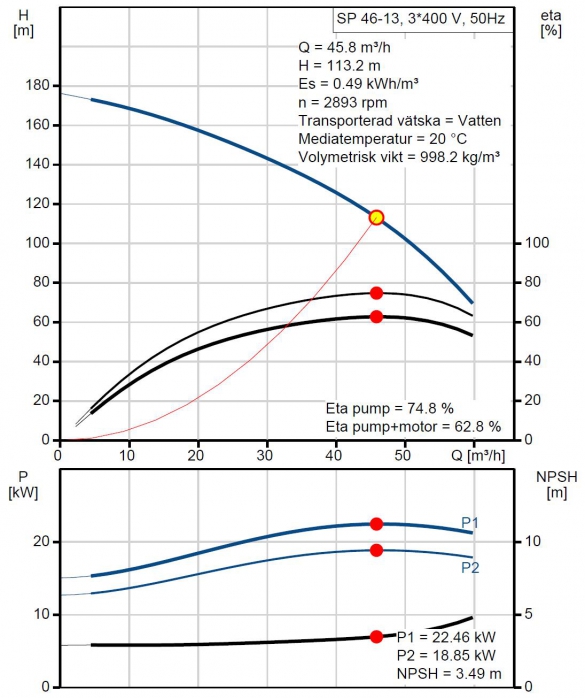

 Prestanda kurvor


» Ritning med mått beskrivning

  • Djupbrunnspump Grundfos SP46-13  22kW 46m³/h 114m 3x400V 50Hz
    Art. nr.
    GRU15A01913
    Djupbrunnspump Grundfos SP46-13 22kW 46m³/h 114m 3x400V 50Hz
    103 048,00 kr
    103 048,00 kr
