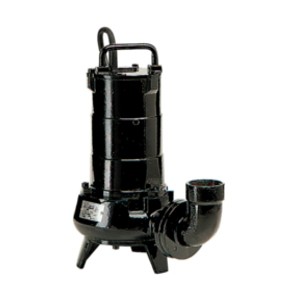

Elektriska pumpar TYPE
Dessa är pumpar av starka och långvariga bygg idealisk för tunga arbetet med byggarbetsplatser och i alla situationer där arbetet är svårt på grund av förekomsten av sand och silt. Enkelt rutinunderhåll, ännu enklare genom rationell design, garanterar problemfri drift och stadig föreställningar vid normal användning. Denna typ av pump är standardutrustning i byggen och vägarbeten där särskilda uretangummi beläggning på delar utsatta för slitage gör pumparna att hantera vätskor som innehåller slipmaterial. De första hydrauliska egenskaper kan återställas genom att helt enkelt justera slitplattan. Om det är onormalt slitet, kan slitna delar snabbt och enkelt bytas ut.
Tekniska egenskaper
| Elektrisk pumptyp |

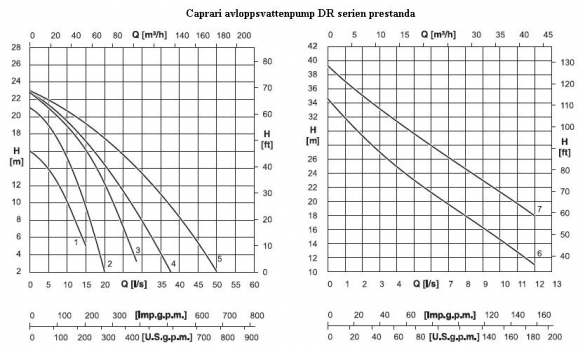

Kurva |
Leverans |
Motor |
| Driva |
Spänning |
Märkström |
Poler nr. |
| P1 |
P2 |
In(2) |
| N° |
DN [mm]
|
[kW] |
[V] |
[A] |
| DRN22M |
1 |
70(*) |
3 |
2,2 |
230 |
14 |
2 |
| DRN22T |
230(3) - 400 |
5,2 |
| DRN30T |
2 |
4,6 |
3,5 |
8 |
| DRN40T |
3 |
G 3“ (**) |
6,2 |
4,1 |
9,9 |
| DRL45T |
4 |
100(***) |
7,1 |
5,5 |
12 |
| DRL67T |
5 |
9 |
7 |
15 |
| DRH45T |
6 |
7,1 |
5,5 |
12 |
| DRH67T |
7 |
9 |
7 |
15 |
(1) Antal kabin trådar x avsnitt av trådarna [mm2] x längd av kabeln [m]
(2) Märkström absorberas vid motsvarande spänning
(3) På begäran
P1 = Effekt som förbrukas av motorn
P2 = Effekt betygsatt av motorn
(*) = På begäran: pipe union med extern gäng G G 21/2"
(**) = På begäran: röranslutningen Ø 70 mm
(***) = På begäran: pipe union med extern gäng G 4 "
GRÄNSER FÖR ATT ANVÄNDA
- Max. temperatur pa pumpas vätska = 40 ° C;
- Max. nedsänkningsdjup = 20 m;
- DRN ... min. nedsänkningsdjup = 457 mm
- PH-värde på vätskan som pumpas: 5 ÷ 8
- Nätspänning värden och relativa tolerans
Variation i förhållande till märkspänningen värde:
- En fas:
220 V - 230 V ± 6% standard
230 V - 240 V ± 6% på begäran
- Trefas:
400 V ± 10% (380-400-415) standarden
230 V ± 10% (220-230-240) på begäran
- Andra spänningsvärden med ± 5% på begäran
- Maximal tolererad obalans i förhållande till effektuttaget: 5%
- Kontakta vår tekniska kontor om densiteten överstiger 1 kg / dm 3 och / eller viskositeten överstiger 1 mm2 (1 cSt)
- Den elektriska pumpen genererar en ljudtrycksnivå på mindre än 70 dB (A).
INSTALLATION
Den elektriska pumpen måste installeras i sumpen och kan användas:
- Ansluten till en slang
- Med ett rör anslutet till den gängade leveransställe
- Automatisk drift kan åstadkommas med hjälp av den relativa elektriska utrustningen.
KONSTRUKTION
- Öppen impeller med slitplåt, nitril gummibeläggning
- Dubbel mekanisk främre tätningen
- Motor innesluten i ett hölje med klass Finsulation, Klass IP68.
- Rostfria skruvar och muttrar.
- Termiska sonder (endast på ≥ 11kW modeller)
Motorn är utrustad med termiska prober seriekopplade i statorlindningen; bör övertemperatur inträffar, sonderna avskuren automatiskt av strömmen.

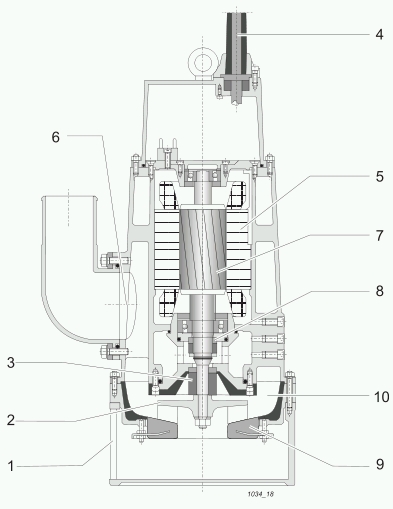

Konstruktion och material
| Pos. |
Delar |
Material |
| 1 |
Sil |
Rostfritt stål |
| Aluminium mod .: |
| DRH220T |
| 2 |
Impeller |
Rostfritt stål mod .: |
DRN30T/DRN40T/DRH45T/
DRH67T/DRL80T/DRL100T/
DRH220T |
| Mässing / Rubber mod .: |
| DRL45T/DRL67T |
| Grått gjutjärn mod .: |
| DRN22M/DRN22T |
| Krom gjutjärn mod .: |
DRL110T/DRL150T/
DRH110T/DRH150T |
| 3 |
Mekanisk axeltätning på pumpsidan |
Kiselkarbid / |
| kiselkarbid |
| 4 |
Runda nätkabel |
- |
| 5 |
Stator |
- |
| 6 |
Motor gjutning / leveransgjutning |
Aluminium |
| Grått gjutjärn mod .: |
DRL110T/DRL150T/
DRH110T/DRH150T |
| 7 |
Rötor |
- |
| 8 |
Mekanisk tätning |
Steatit / Grafit |
| 9 |
Slitplåten |
Aluminium / Rubbermod .: |
DRN22M/DRN22T/
DRN30T/DRN40T |
| Rostfritt stål / Rubbermod .: |
DRH45T/DRH67T/DRL80T/
DRL100T/DRH220T |
| Gjutjärn / Rubbermod .: |
DRL110T/DRL150T/
DRH110T/DRH150T |
| 10 |
Pumphus |
Aluminium / Rubber |
| Gjutjärn / Rubbermod .: |
DRL110T/DRL150T/
DRH110T/DRH150T |
| Aluminium mod .: |
DRN22M/DRN22T/DRN30T/
DRN40T/DRH220T |
Driftsdata
Övergripande dimension och vikt
| Typ |
DN |
L |
H |
S |
kabel
H07RN8-F
|
Vikt |
| [mm] |
(1) |
[kg] |
| DRN22M |
70(*) |
284 |
534 |
457 |
4X2,5X10 |
33 |
| DRN22T |
4X1,5X10 |
30 |
| DRN30T |
31 |
| DRN40T |
G 3“ (**)
|
4X2,5X10 |
35 |
| DRL45T |
100(***) |
460 |
722 |
- |
4X4X20 |
70 |
| DRL67T |
74 |
| DRH45T |
70 |
| DRH67T |
74 |
Övergripande dimension och vikt
| Typ |
DN |
L |
H |
kabel
H07RN8-F
|
Vikt |
| [mm] |
(1) |
[kg] |
| DRL80T |
100(*) |
460 |
722 |
4X4X10
|
85 |
| DRL100T |
87 |
| DRL110T |
150(**) |
395 |
877 |
N° 1
*7x4x20
+
*2x1,5x20
|
192 |
| DRL150T |
204 |
| DRH110T |
100(*) |
N° 1
*7x4x20
+
*2x1,5x20 |
192 |
| DRH150T |
204 |
| DRH220T |
150(**) |
690 |
1110 |
N° 3
2)4x4x20
1)3x2,5x20 |
200 |
Tekniska egenskaper
| Elektrisk pumptyp |
Kurva |
Leverans |
Motor |
| Driva |
Spänning |
Märkström |
Poler nr. |
| P1 |
P2 |
In(2) |
| N° |
DN [mm]
|
[kW] |
[V] |
[A] |
| DRL80T |
1 |
100(*) |
10 |
8,1 |
230(3) - 400 |
16,5 |
2 |
| DRL100T |
2 |
12 |
10 |
400 |
19 |
| DRL110T |
3 |
150(**) |
14 |
11 |
24 |
| DRL150T |
4 |
19,5 |
15 |
33 |
| DRH110T |
5 |
100(*) |
14 |
11 |
24 |
| DRH150T |
6 |
|
19,5 |
15 |
33 |
| DRH220T |
7 |
150(**) |
28 |
22 |
46 |
