Pump enstegs pump ROVATTI-T1-80 kapacitet 90m³/h




Pump enstegs pump ROVATTI-T1-80 kapacitet 90m³/h
  • Kapacitet upp till 90m3/h
  • Huvudet upp till 65m
  • Effekt upp till 27,11hp

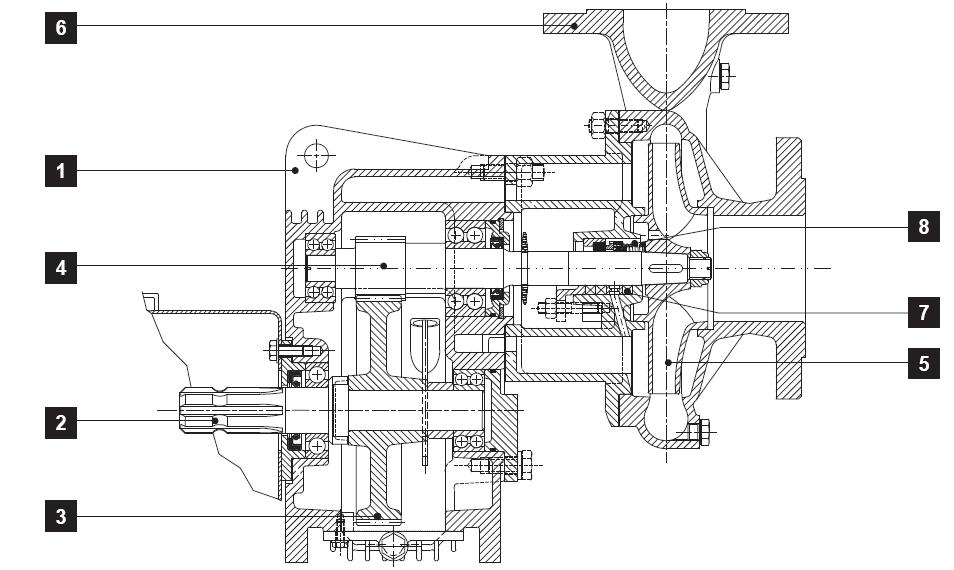

  Lista över delar och material





Övergripande dimesnions i mm och vikt i kg



  Komponent Material
 1 Växellåda Gjutjärn
 2 Kraftöverföringsaxeln Sätthärdat stål
 3 PTO växel Sätthärdat stål
 4 Axel kuggdrev Sätthärdat stål
 5 Pumphjul Gjutjärn
 6 Pumpkroppen Gjutjärn
 7 Packbox (standard) Syntetiska fibrer
 8 Mekanisk tätning (på begäran) SiC / SiC



ROVATTI-T1-80
 Pump T1-80
DNa 80
DNm 65
A 444
B 105
C 98
D 110
E 12
F 147
G 185
H 210
I 105
L 199
M 195
a 13/8"
b 60
Vikt 45

 Pump DN P Q R Hål
T1-80 80 160 200 18 8



Inlopps  x Utlopp Kapacitet

PTO min-1 x Växel förhållande

Pump

Impeller

[l/min] 600

700

800 900 1000 1250 1500
[m3/h] 36 42 48 54 60 75 90
[l/s] 10 11,6  13,3   15  16,6  20,8

 25

 80 x 65 500 x 7
545 x 6,43 *
 T1-80  G H 55,6 55,3 55 54,2 53,5 51 47
hp 13 14,3 15,4 16,5 17,6 19,8 21,8
E H 68,7 68,2 68 67,5 67 65 61
hp 16,9 18,2 19,7 21 22,2 25 27,5
  NPSH(m) - 3,6 3,7 3,7 3,8 4 4,4

*standardförhållande

  • Pump enstegs pump ROVATTI-T1-80 kapacitet 90m³/h
    Art. nr.
    ROV0338
    Pump enstegs pump ROVATTI-T1-80 kapacitet 90m³/h
    20 095,00 kr
    20 095,00 kr
