Pump flänsad pump ROVATTI FL619B 108m³/h

Pump flänsad pump ROVATTI FL619B 108m³/h

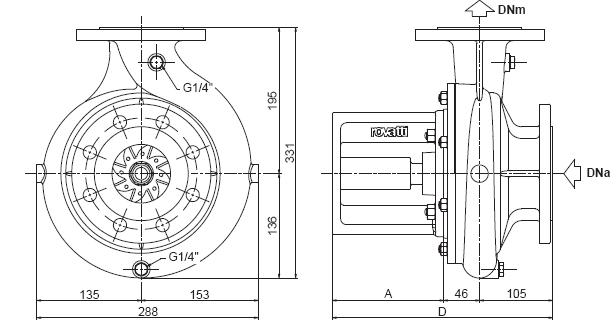

länsar			Standard	A	D	Vikt
CA	1	a	•	77	228	26
		b		132	293	28
		c		177	328	31

	2	a	•	112	263	29
		b		147	298	29

	3	a	•	77	228	28
		b		112	263	29
		c		147	298	27

	4	a	•	87	238	29
		b		132	283	30

	5	a	•	77	228	28
		b		112	263	29
		c		147	298	29

	6	a	•	132	283	30
		b		177	328	32

	7	a	•	87	238	29
	7	b		132	283	30

SB	11			132	283	28
	12			**
	21			161	312	28
	22			**
	23			164	315	31

	31			161	312	28
	32			**
	33			164	315	31

F	1			**
F	2			**

** - Inte tillgängliga versionen

Q	Flänsad
Q	DN	D1	D2	S	D3
DNa PN 16	80	200	160	8	19
DNm PN 10/16*	65	185	145	4	19

* Beroende på fungera pressar

Q	Kapacitet
	[m³/h]	0		36		54		78		90		102		108
	[l/s]	0		10		15		21,7		25		28,3		30
	[l/min]	0		600		900		1300		1500		1700		1800
min^-1	Impeller	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]
3600	E	74	7,1	74	13,2	74	16,5	71	20,6	68	22,3	63	23,7	60	24,3
	F	67	6,2	67	11,7	67	14,7	63	18,3	60	19,8	55	20,9	52	21,3
	G	59	4,9	59	10	59	12,8	55	16,2	52	17,5	48	18,5	-	-
	H	51	4,8	52	8,6	51	10,9	47	13,7	43	14,7	-	-	-	-
	I	45	3,2	45	7,2	43	9,2	38	11,4	34	12	-	-	-	-

Q	Kapacitet
	[m³/h]	0		36		54		78		90		96		102
	[l/s]	0		10		15		21,7		25		26,7		28,3
	[l/min]	0		600		900		1300		1500		1600		1700
min^-1	Impeller	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]
3300	E	61	6,1	61	11	61	13,5	57	16,6	54	17,8	52	18,3	49	18,8
	F	56	5,5	56	9,5	56	11,9	52	14,8	48	15,9	45	16,2	42	16,5
	G	49	4,3	50	8,1	49	10,4	45	13,1	41	14	39	14,3	-	-
	H	43	3,2	44	6,9	42	8,9	38	11	33	11,7	-	-	-	-
	I	37	2,5	38	5,8	36	7,5	30	9,1	25	9,5	-	-	-	-

Q	Kapacitet
	[m³/h]	0		36		72		78		84		90		96
	[l/s]	0		10		20		21,7		23,3		25		26,7
	[l/min]	0		600		1200		1300		1400		1500		1600
min^-1	Impeller	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]
3000	E	50	4,6	51	8,6	47	12,5	46	13,1	44	13,6	42	14	39	14,3
	F	46	3,2	47	7,5	43	11,2	41	11,7	39	12	36	12,4	33	12,6
	G	41	3	41	6,5	37	9,9	35	10,3	33	10,6	31	10,9	-	-
	H	35	2,9	36	5,5	31	8,4	29	8,7	27	8,9	-	-	-	-
	I	31	1,9	31	4,6	24	6,9	22	7,1	20	7,1	-	-	-	-

Q	Kapacitet
	[m³/h]	0		36		54		72		78		84		90
	[l/s]	0		10		15		20		21,7		23,3		25
	[l/min]	0		600		900		1200		1300		1400		1500
min^-1	Impeller	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]
2600	E	38	3,1	39	6	37	7,5	33	8,8	31	9,1	30	9,4	28	9,7
	F	36	2,9	36	5,4	33	6,8	30	7,9	28	8,3	26	8,5	-	-
	G	31	2,2	31	4,7	29	5,9	25	6,9	23	7,1	21	7,4	-	-
	H	28	1,8	27	4	25	5	20	5,7	18	5,9	-	-	-	-
	I	23	1,4	23	3,4	20	4,2	15	4,7	12	4,8	-	-	-	-

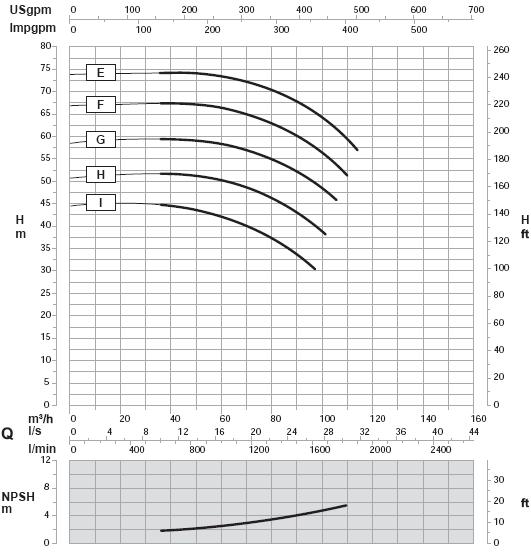

Föreställningar på 3600 min^-1

Q- kapacitet, H- huvud

Kurvor fastställda för vätsketäthet 1000 kg/m³
Viskositet 1 mm² /s
Temperatur 20°C
η% - Pump effektivitet
Y - Ventilförlust Returnerar ej.

Föreställningar på 3300 min^-1

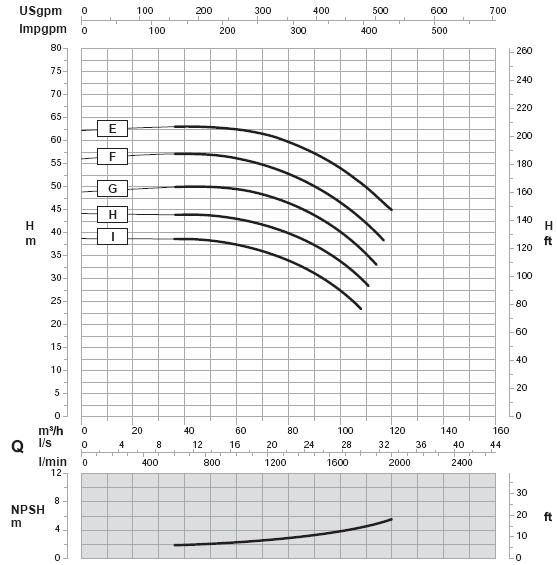

Föreställningar på 3000 min^-1

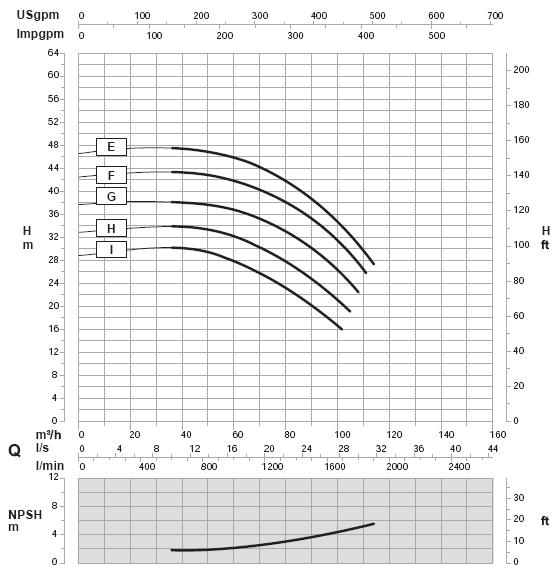

Föreställningar på 2600 min^-1
