Pumpenhet BT Safety För Brandbekämpning Bas-Koppling
Brandbekämpning enhet IDROFOGLIA med normaliserade base-koppling pump som EN733 (DIN24255) kopplad till motorn av elastisk gemensamma med spacer, komponerad av
Jockey Pump
Nr. 1 Jockey elektrisk pump, självsugande mono-block för underhåll av rätt bevattna pressar in i eldvatten ringen främsta, med axiella sug del och radiell ansvarsfrihet munstycke, både gängade ISO 228/1, gjutjärn pump, teknopolymer ejektor, axel i rostfritt stål, mässing pumphjulet, försegla keramik-grafit-NBR tillsammans med nära elektriska motorn levereras med externt ventilerade trefas isolering klass F och IP44 skydd. Pumpen styrs automatiskt av en galvaniserad kontrollpanel med en justerbar start tryckvakt IP55 skyddsnivå, mätare och tryck växla testning krets.
Jockey elektriska pumpen styrs av ett självständigt Kontrollpanelen tillverkas enligt EN 12845 normen, med målade IP55 skydd nivå plåt, automatiska starter, komponerad av
Contactor och överbelastning relä
Dörr låsknappen
Spak manuell väljare 0 automatisk med nyckel
Startsignalen ljus
Blocksignalen ljus
Huvudsakliga nuvarande signalljus
Transformator 400/24 / 12V för hjälpkretsar
Extra krets säkringar
Terminal board och kabel körtlar
Ineffekt 400 (3F) 50 Hz
Huvudsakliga (eller backup) Elektrisk Pump
Nr. 1 elektrisk pump bas koppling typ med horisontell axel, impellern med axiell sugport och radiella ansvarsfrihet munstycke kopplat båda flnged UNI PN 16, gjutjärn pump, axel i rostfritt stål och mekanisk axeltätning i kol/kiselkarbid av elastisk gemensamma med spacer till en tre-fas asynkron motor B3 med extern ventilation, F isolering klass, slingrande över temperaturklass B, skyddsnivå IP55, 2900 rpm.
Den elektriska pumpen styrs av och självständigt Kontrollpanelen tillverkas enligt EN 12845 normen, med målade IP55 skydd nivå plåt, automatiska starter (tills 9,2 kW) och star delta start (från 11 kW) består av:
Dörr låsknappen
Programmerbar elektronisk förvaltning med lysdioden och ljus
Integrerad vecko test
Förreglade mono-fas 16A power servicepunkt
Spak manuell väljare 0 automatisk med nyckel
Starta och stoppa knappar
Fasavbrott och fas sekvens relä
Buffert batteri med laddare
Transformator 400/24/12V för hjälpkretsar
Extra krets säkringar
Allmänna säkringar
Nr. 3 kontaktorer
Swap timer
Ampere mätare
Voltmeter med voltmeter omkopplare
Blinkar med summer
Uttagsplatta
Ineffekt 400 (3F + N) 50 Hz
Huvudsakliga (eller backup) Diesel Motor Pump
Nr. 1 Diesel Motor pump base-koppling typ med horisontell axel, impeller med axiella sugport och radiella ansvarsfrihet munstycke båda flnged UNI PN16, gjutjärn pump, axel i rostfritt stål och mekanisk axeltätning i kol/kiselkarbid kombination av elastisk gemensamma med spacer till en diesel motor, luftkyld upp till 30 kW andliquid över 30 kW, med flera armband bälten , komplett med gravitation tank att garantera 6 h självständighet och dubbel startbatteriet. Diesel motor pumpaggregatet skall vara komplett med vibrationsdämpande leder ansluten till ram och kompensation gemensamma ansluten på sug. Diesel Motor pumpen styrs av en oberoende Kontrollpanelen tillverkade enligt EN12845 norm, med målade IP55 skydd nivå plåt, består av:
Dörr låsknappen
Rogrammerbar elektronisk förvaltning med lysdioden och ljus
Indikationer och larm på displayen
Manuell väljare - automatisk med nyckel
Nr. 2 batteriladdningarna 12/24V med mikroprocessorstyrning slutföra för nr. 2 transformatorer 230/16V och strömförsörjningen separata kretsar
Batteristyr på display
Extra krets säkringar
Analoga varvräknare
Integrerad vecko test
Förvärmning differentiell magneto thermic
Uttagsplatta
Ineffekt 230 (F + N) 50 Hz
Base koppling brandbekämpning enheter, finns i följande versioner:

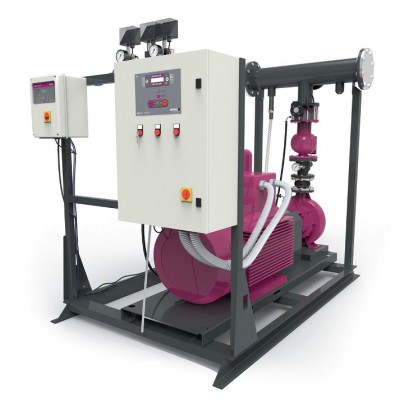

1 Main elektrisk pump + jockey pump

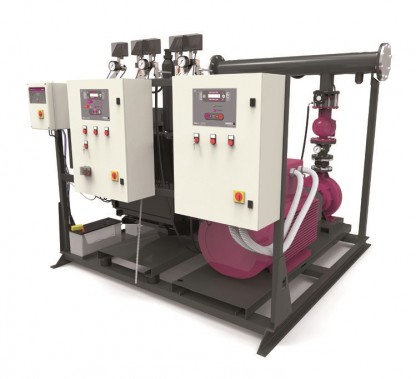

1 Main elektrisk pump + 1 Backup elektrisk pump + jockey pump

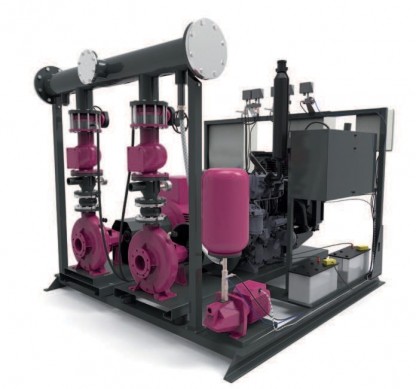

1 Main elektrisk pump + 1 säkerhetskopiera motorpump + jockey pump

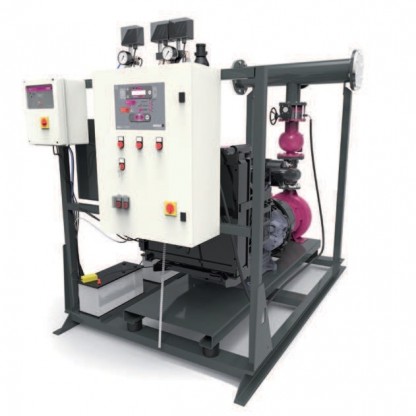

1 Main motorpump + jockey pump

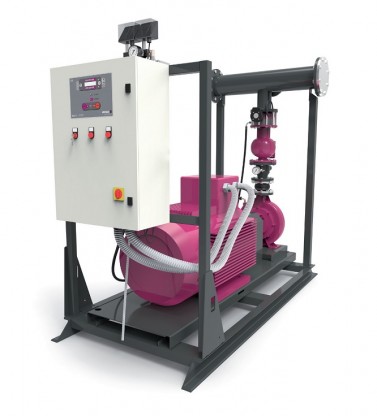

1 Main elektrisk pump (eller backup)

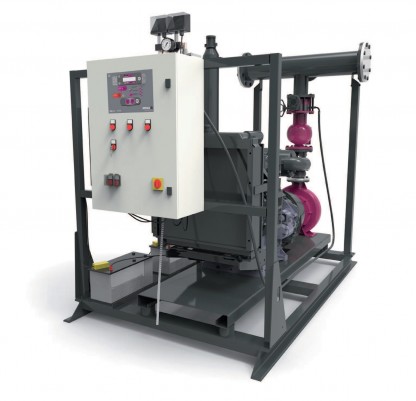

1 Main motorpump (eller backup
Teknisk data Kapacitet: från 6 750 mc/h
Huvud: upp till 131 m
Motorer Power: från 4 till 315 kW
