Avloppspumpstation med skärande pump Grundfos MOG.26.3.2, 2,6kW 3,84 I/s 20,09m 3x400V 50Hz

Avloppspumpstation med skärande pump Grundfos MOG.26.3.2, 2,6kW 3,84 l/s 20,09m 3x400V 50Hz

Levereras som komplett enhet redo för installation, den Multilift består av en fullt integrerad samlande behållare med skärande pump och dränkbar motor monterad på den samlande behållaren och en förkopplad Controller inkl en nivågivare. (Non-returnventiler och tömningsrör finns som tillbehör)
En fullt integrerad uppsamlingsbehållare har alla nödvändiga portar för anslutning av inloppsröret, utloppsrör, ventilationsrör och en manuellt manövrerad membranpump (tillbehör).
Den samlande behållaren innehåller 7 inlopp sockets runt det har forma.
Tillbaka inloppet DN100 placeras på en patenterad inlopp disk att ansluta alla inlopp pipe nivåer (centrum) mellan 180 och 315 mm steglös.
DN100 och DN50 inlopp uttag på varje sida. DN150, DN50 uttag på toppen av tanken.
Multilift korrosion gratis polyethylen samlande behållare är gas - och lukt-proof samt lika vattentäta, minskning av restvatten och mindre sedimentation av fasade botten design.
Grinder pumpen med Vortex impeller, dränkbar motor, oljekammaren med fysiologiska ofarliga olja fyllning mellan en mekanisk patrontätning skaft.
Pumpa ansvarsfrihet med inre gänga 1 1/4 tum.
En LC221 styrenhet med mikroprocessor är utrustad med display för full övervakning möjligheter.
Den pump och sensor är ansluten till styrenheten med 10m kabel och slang längd.
Strömkabeln är 1, 5m med stickkontakt (inkl. fas inverter för 3-fasmotor)
Kontaktlösa, piezo resistiv tryck sensor pluggable insidan skåpet, övervakas av kontroller, exakt till den millimeter på displayen.
Blockering gratis tryck röret inuti tanken utan rörliga delar inuti avloppsvatten.
Registeransvarige erbjuda termisk motorskydd och övervakning av pump drift.
Termiska motorn skydd består av termokontakter i lindningen.

Kontroller funktioner:

På/av kontroll av en skärande pump baserat på en kontinuerlig signal från en piezo-resistiv sensor
Motorskydd via motor-skyddsåtgärder effektbrytare eller strömmätning samt anslutning av termokontakter.
Torr kör motorskydd via körning begränsning med en följande nöddrift
24h automatiska testet körs under långa perioder av inaktivitet

Inställning av fördröjningstider:

Stoppa dröjsmål (tid från stoppnivån nås tills den pumpade stoppas)
Start fördröjning (tid från startnivå nås tills den pumpade startas)
Larm försening (tid från ett fel visas tills ett larm är anges) till förhindrar kort-tid high-level larmet vid tillfälligt hög tillströmning till tank.
Automatisk strömmätning för larm indikationer

Operativa uppgift om:

Läge (auto, manuell)
Drifttimmar
Impulser (antal starter)
Högsta uppmätta motor ström

Larmindikering av:

Pumpa status (löpning, fel)
Fasföljd fel och saknad fas
Thermal-switch misslyckande
Högvatten larm
Tid för service/underhåll (valbart).
Val av automatiska larm återställa
Fel logg av upp till 20 larm
Val mellan olika start nivåer
Urval av ansluten givartyp
Kalibrering av sensorn (förinställda)
Urval av serviceintervallet (0, 3, 6 eller 12 månader).
Som standard har den LC 221

4 potentialfria utgångar för:

Pumpen går
Pump misslyckande
Hög vattennivå larm
Vanligt fel.

6 digitala ingångar för följande funktioner:

Ansluta en tryck sensor styrelse (förmonterade)
Ansluta en analog sensor (4-20mA eller 0-5V)
Ansluta upp till fyra nivå växlar eller tryckvakter istället för analog sensor
Ansluta en separat brytare som ska användas för översvämning identifiering av utanför Multilift.
Lyftstationerna är ofta installerad i en sump inne i källaren - den lägsta punkten i byggnaden.
Vid t ex grundvatten inflöde eller vattenledning sprack, larm indikeras av registeransvarige.
Ansluta ett externt larm reset
Ansluta växeln termiska motorn.
Multilift sortimentet är utformad beror på den standard EN12050-1, godkänts och övervakas av externa Institutet LGA. Ytterligare godkännanden är VDE, GHOST, CB, EMV

*-Bilden på produkten kan avvika från aktuell produkt.

Vätska
Pump Vätska	Alla newtonska vätskor
Vätsketemperatur område	40°C
Densitet	998,2 kg/m³

Teknisk data
Resulterande flöde	3,84 l/s
Maximal flöde	5,19 l/s
Resulterande lyfthöjd för pumpen	20,09 m
Maximal tryck	33,8 m
Typ av hjul	SKÄRANDE SYSTEM

Material
Packning	SIC/SIC

Elektriskdata
Uttagen effekt - P1	3,7 kW
P2	2,6 kW
Nätfrekvens	50 Hz
Märkspänning	3 x 400 V
Spänningstolerans	+10/-10 %
Maximal antal starter per timme	60
Nominell ström	6,1 A
Cos phi - Effektfaktor	0,87
Hastighet	2870rpm
Motorns verkningsgrad vid full belastning	82 %
Antal poler	2
Startmetod	direct-on-line
Kapslingsklass (EC 34-5)	IP68
Isolationsklass (EC 85)	F
Motorskydd	TERMISK BRYTARE
Kabellängd	10 m
Kabeltyp	H07RN-F
Typ av skarvkoppling	CEE 3P+N+E
Nätkabel	1,5 m
Nätkabel	H05 VV-F

Styrningar
Typ av automatikskåp	LC221,1
Driftsform	S3-35%, 1MIN

Tank
Totala volymen av tanken (tankarna)	93 l
Total effektiv volym på uppsamlingstanken vid 180 mm inlopp	23 l
Total effektiv volym på uppsamlingstanken vid 250 mm inlopp	37 I
Total effektiv volym på uppsamlingstanken vid 315 mm inlopp	50 l

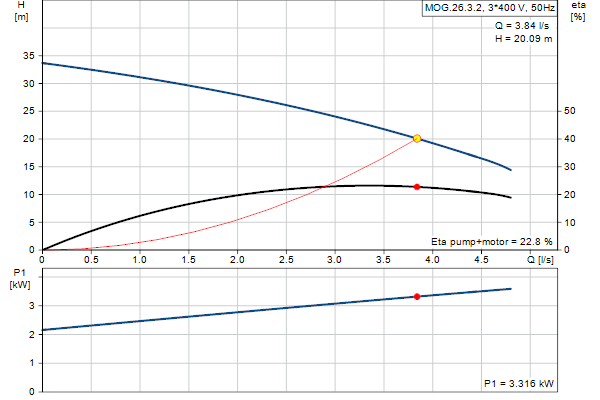

Prestanda kurvor

Notera

* Detta är nominella driftpunkten.

» Ritning med mått beskrivning

Avloppspumpstation med skärande pump Grundfos MOG.26.3.2, 2,6kW 3,84 I/s 20,09m 3x400V 50Hz
