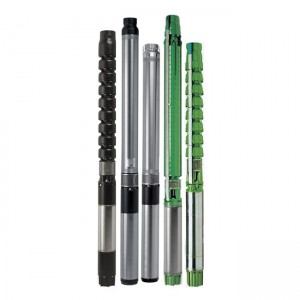

Borrhålspumpar elektriska Rovatti 6EC4-6ECX4

Borrhålspumpar elektriska Rovatti 6EC4-6ECX4 6ERC01 parts

Utvändiga mått i mm och vikt i kg

6EC4-6ECX4- 2 Poler
Pump		A	B	C	DN GAS	E Ø MAX	F	Y	Pump Vikt	Motor Vikt
6EC4/2 - 45	6ECX4/2 - 45	*	630	*	3"	143	96	800	12,3	*
6EC4/3 - 67	6ECX4/3 - 67	*	741	*	3"	149	142	800	13,8	*
6EC4/4 - 610	6ECX4/4 - 610	*	852	*	3"	149	142	800	15,2	*
6EC4/5 - 612	6ECX4/5 - 612	*	963	*	3"	149	142	800	16,6	*
6EC4/6 - 615	6ECX4/6 - 615	*	1074	*	3"	149	142	800	18	*
6EC4/7 - 617	6ECX4/7 - 617	*	1185	*	3"	149	142	800	19,4	*
6EC4/8 - 620	6ECX4/8 - 620	*	1296	*	3"	149	142	800	20,9	*
6EC4/9 - 622	6ECX4/9 - 622	*	1407	*	3"	149	142	800	22,3	*
6EC4/10 - 625	6ECX4/10 - 625	*	1518	*	3"	149	142	800	23,6	*
6EC4/11 - 627	6ECX4/11 - 627	*	1629	*	3"	149	142	800	25	*
6EC4/12 - 630	6ECX4/12 - 630	*	1740	*	3"	149	142	800	26,5	*
6EC4/14 - 635	6ECX4/14 - 635	*	1962	*	3"	149	142	800	29,3	*
6EC4/16 - 640	6ECX4/16 - 640	*	2184	*	3"	149	142	800	32	*

Pumptyp		Motor effekt	Kapacitet
			[l/min]	0	400	500	600	700	800	1000	1200	1300	1400	1500
			[m³/h]	0	24	30	36	42	48	60	72	78	84	90
		[kW]	[l/s]	0	6,7	8,3	10	11,7	13,3	16,7	20	21,7	23,3	25
6EC4/2 - 45	6ECX4/2 - 45	4	[m]	23,5	21	20	19	18	16,5	14	11	9,5	7,5	6
6EC4/3 - 67	6ECX4/3 - 67	5,5	[m]	34,5	30	29	27,5	25,5	24	20	16	13,5	11	9
6EC4/4 - 610	6ECX4/4 - 610	7,5	[m]	49	44	42	39,5	37,5	35	29,5	24	21	18,5	15,5
6EC4/5 - 612	6ECX4/5 - 612	9,2	[m]	61	54,5	52,5	49,5	46,5	43,5	37	30	26,5	23	19,5
6EC4/6 - 615	6ECX4/6 - 615	11	[m]	73	65,5	63	59,5	56	52,5	44,5	36	31,5	27,5	23,5
6EC4/7 - 617	6ECX4/7 - 617	13	[m]	85,5	76,5	73	69,5	65,5	61	52	42	37	31,5	26
6EC4/8 - 620	6ECX4/8 - 620	15	[m]	97	86,5	82,5	78	73,5	68,5	58	46,5	40,5	35	29
6EC4/9 - 622	6ECX4/9 - 622	16,5	[m]	109	97	92,5	88	82,5	77	65,5	52,5	45,5	39	32,5
6EC4/10 - 625	6ECX4/10 - 625	18,5	[m]	121	108	103	97,5	92	86	72,5	58	51	43,5	36
6EC4/11 - 627	6ECX4/11 - 627	20	[m]	133	117,5	112	107	100	93,5	79,5	64	56,5	49	41,5
6EC4/12 - 630	6ECX4/12 - 630	22	[m]	145	128	123	116	109	102	86,5	70	61,5	53,5	45
6EC4/14 - 635	6ECX4/14 - 635	26	[m]	168	150	143	136	128	119	101	81,5	72	62	52
6EC4/16 - 640	6ECX4/16 - 640	30	[m]	193	173	166	157	147	137	116	92,5	81	69,5	58

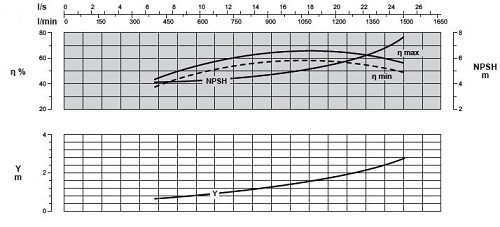

Kurvor som fastställts för vätskedensitet 1000kg/m³ - viskositet 1mm²/s - temperatur 20°C, η% - Pump verkningsgrad,Y-Ventil förlust Icke avkastning.

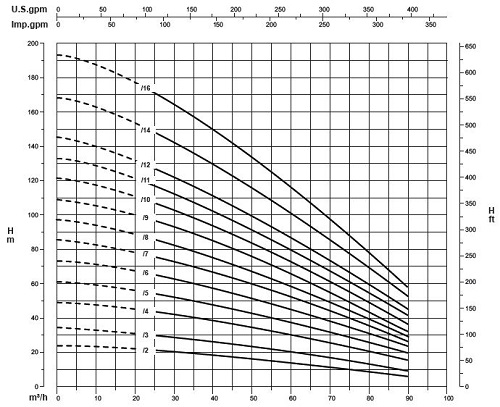

6EC4 Graf

Utvändiga mått i mm och vikt i kg

6ER2- 2 Poler
Pump	A	B	C	DNGAS	EØ MAX	F	Y	Pump vikt	Motor vikt
6ER2/6 - 43	*	696	*	2½"	150	96	800	22,5	*
6ER2/7 - 44	*	735	*	2½"	150	96	800	24	*
6ER2/10 - 45	*	857	*	2½"	150	96	800	28	*
6ER2/14 - 47	*	1013	*	2½"	150	96	800	34	*
6ER2/19 - 610	*	1208	*	2½"	150	142	800	42	*
6ER2/23 - 612	*	1364	*	2½"	150	142	800	48	*
6ER2/28 - 615	*	1598	*	2½"	150	142	800	57	*
6ER2/32 - 617	*	1754	*	2½"	150	142	800	63	*
6ER2/37 - 620	*	1949	*	2½"	150	142	800	71	*
6ERK2-T/41 - 622	*	2382	*	2½"	150	142	800	84	*
6ERK2-T/45 - 625	*	2538	*	2½"	150	142	800	90	*
6ERK2-T/51 - 627	*	2772	*	2½"	150	142	800	99	*
6ERK2-T/55 - 630	*	2967	*	2½"	150	142	800	105	*

Pumptyp	Motor effekt		Kapacitet
			[l/s]]	0	80	100	120	140	160	180	200	220	260	300
			[l/min]	0	4,8	6	7,2	8,4	9,6	10,8	12	13,2	15,6	18
	[kW]	[HP]	[m3/h]	0	1,3	1,7	2	2,3	2,7	3	3,3	3,7	4,3	5
6ER2/6 - 43	2,2	3	[m]	62	62	60	58	57	54	51	47,5	43	34	24
6ER2/7 - 44	3	4	[m]	72	72	70	69	68	65	62	58	54	45	31
6ER2/10 - 45	4	5,5	[m]	105	107	106	104	101	97	92	86	79	65	47
6ER2/14 - 47	5,5	7,5	[m]	140	137	136	134	131	127	120	111	103	82	57
6ER2/19 - 610	7,5	10	[m]	195	194	192	189	184	178	169	158	146	119	86
6ER2/23 - 612	9,2	12,5	[m]	236	230	228	226	222	217	209	193	179	146	106
6ER2/28 - 615	11	15	[m]	278	274	271	268	262	254	243	228	210	169	120
6ER2/32 - 617	13	17,5	[m]	318	312	310	307	303	297	286	267	246	198	141
6ER2/37 - 620	15	20	[m]	367	354	350	347	341	333	321	298	271	219	160
6ERK2-T/41 - 622	16,5	22,5	[m]	411	405	400	394	386	374	358	337	314	258	191
6ERK2-T/45 - 625	18,5	25	[m]	446	435	433	426	416	402	385	363	338	272	198
6ERK2-T/51 - 627	20	27,5	[m]	525	504	496	487	475	460	440	413	381	309	226
6ERK2-T/55 - 630	22	30	[m]	564	542	533	522	508	491	468	436	402	326	238

Kurvor som fastställts för vätskedensitet 1000kg/m³ - viskositet 1mm²/s - temperatur 20°C, η% - Pump verkningsgrad,Y-Ventil förlust Icke avkastning.

Art. nr.
ROV1498
Borrhålspump elektriska Rovatti 6EC4/2-45 4kW 60m³/h 23,5m 50Hz
Art. nr.
ROV1499
Borrhålspump elektriska Rovatti 6EC4/3-67 5,5kW 60m³/h 34,5m 50Hz
Art. nr.
ROV1500
Borrhålspump elektriska Rovatti 6EC4/4-610 7,5kW 60m³/h 49m 50Hz
Art. nr.
ROV1501
Borrhålspump elektriska Rovatti 6EC4/5-612 9,2kW 60m³/h 61m 50Hz
Art. nr.
ROV1502
Borrhålspump elektriska Rovatti 6EC4/6-615 11kW 60m³/h 73m 50Hz
Art. nr.
ROV1503
Borrhålspump elektriska Rovatti 6EC4/7-617 13kW 60m³/h 85,5m 50Hz
Art. nr.
ROV1504
Borrhålspump elektriska Rovatti 6EC4/8-620 15kW 60m³/h 97m 50Hz
Art. nr.
ROV1505
Borrhålspump elektriska Rovatti 6EC4/9-622 16,5kW 60m³/h 109m 50Hz
Art. nr.
ROV1506
Borrhålspump elektriska Rovatti 6EC4/10-625 18,5kW 60m³/h 121m 50Hz
Art. nr.
ROV1507
Borrhålspump elektriska Rovatti 6EC4/11-627 20kW 60m³/h 133m 50Hz
Art. nr.
ROV1508
Borrhålspump elektriska Rovatti 6EC4/12-630 22kW 60m³/h 145m 50Hz
Art. nr.
ROV1509
Borrhålspump elektriska Rovatti 6EC4/14-635 26kW 60m³/h 168m 50Hz
Art. nr.
ROV1510
Borrhålspump elektriska Rovatti 6EC4/16-640 30kW 60m³/h 193m 50Hz
Art. nr.
ROV1511
Borrhålspump elektriska Rovatti 6ECX4/2-45 4kW 60m³/h 23,5m 50Hz
Art. nr.
ROV1512
Borrhålspump elektriska Rovatti 6ECX4/3-67 5,5kW 60m³/h 34,5m 50Hz
Art. nr.
ROV1513
Borrhålspump elektriska Rovatti 6ECX4/4-610 7,5kW 60m³/h 49m 50Hz
Art. nr.
ROV1514
Borrhålspump elektriska Rovatti 6ECX4/5-612 9,2kW 60m³/h 61m 50Hz
Art. nr.
ROV1515
Borrhålspump elektriska Rovatti 6ECX4/6-615 11kW 60m³/h 73m 50Hz
Art. nr.
ROV1516
Borrhålspump elektriska Rovatti 6ECX4/7-617 13kW 60m³/h 85,5m 50Hz
Art. nr.
ROV1517
Borrhålspump elektriska Rovatti 6ECX4/8-620 15kW 60m³/h 97m 50Hz
Art. nr.
ROV1518
Borrhålspump elektriska Rovatti 6ECX4/9-622 16,5kW 60m³/h 109m 50Hz
Art. nr.
ROV1519
Borrhålspump elektriska Rovatti 6ECX4/10-625 18,5kW 60m³/h 121m 50Hz
Art. nr.
ROV1520
Borrhålspump elektriska Rovatti 6ECX4/11-627 20kW 60m³/h 133m 50Hz
Art. nr.
ROV1521
Borrhålspump elektriska Rovatti 6ECX4/12-630 22kW 60m³/h 145m 50Hz
Art. nr.
ROV1522
Borrhålspump elektriska Rovatti 6ECX4/14-635 26kW 60m³/h 168m 50Hz
Art. nr.
ROV1523
Borrhålspump elektriska Rovatti 6ECX4/16-640 30kW 60m³/h 193m 50Hz
