Cirkulationspump Grundfos TPD 100-30/4, 0,55kW 46,1m³/h 2,803m 3x400V 50Hz




Cirkulationspump Grundfos TPD 100-30/4,  0,55kW  46,1m³/h  2,803m 3x400V 50Hz

  • Enstegs, direktkopplad, dubbelpump med inlopps-och utloppsportar i linje med samma diametrar.
  • Dubbelpumpen är konstruerad med två parallella drivsidor.
  • Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
  • Varje pump är försedd med en obalanserad gummibälgstätning.
  • Axeltätningen uppfyller EN 12756.
  • Röranslutningen sker med PN 10 DIN-flänsar (EN 1092-2 och ISO 7005-2).
  • Varje pump är försedd med en fläktkyld asynkronmotor av motsvarande storlek.
      *-Bilden på produkten kan avvika från aktuell produkt.


Vätska
Vätska Vatten
Vätsketemperatur område 0 till 120°C
Vätsketemp 20°C
Densitet 998,2 kg/m³

Teknisk data
Hastighets

1440 rpm

Resulterande flöde 46,1 m³/h
 Resulterande lyfthöjd för pumpen 2,803 m
Max. tryck 30 dm
Faktisk pumphjulsdiameter 119 mm
Kod för axeltätning. 1: Typ 2. Rot.
tätningsdel 3: Stat. plats 4: Sek. tätning:
BUBE
Kurvtolerans ISO9906:2012 3B
Pumpversion A
Modell A

Material
Pumphus  Gjutjärn EN-JL 1040
ASTM A48-40B
Pumphjul Rostfritt stål
DIN W.-Nr. 1,4301
AISI 304
Materialkod A

Installation
 Max. omgivningstemperatur 40°C
Max. driftstryck 10 bar
Flänsstandard DIN
Anslutningskod F
Röranslutning DN 100
Sugsida DN 100
Trycksida DN 100
Trycksteg PN 10
Inbyggnadslängd 450 mm
Motorflänsstorlek FT100

Elektriskdata
Motortyp 80A
IE Efficiency class NA
Effektförbrukning  P2 2 x 0,55 kW
Antal Poler 4
Nätfrekvens 50 Hz
Märkspänning

3 x 220-240 D/380-415 Y V

Nominell ström 2,60/1,50 A
Startström 430-470 %
Cos phi - verkningsgrad 0,79-0,70
Varvtal 1390-1410 rpm
Kapslingsklass (EC 34-5) 55 Dust/Jetting
Efficiency IE3 70%
Isolationsklass (EC 85) F
Motorskydd INGEN
Motornr 86805103

Övriga
Minsta effektivitetsindex, MEI ≥ 0,45
Nettovikt 89,5 kg
Bruttovikt 106 kg
Leveransvolym 0,39 m3

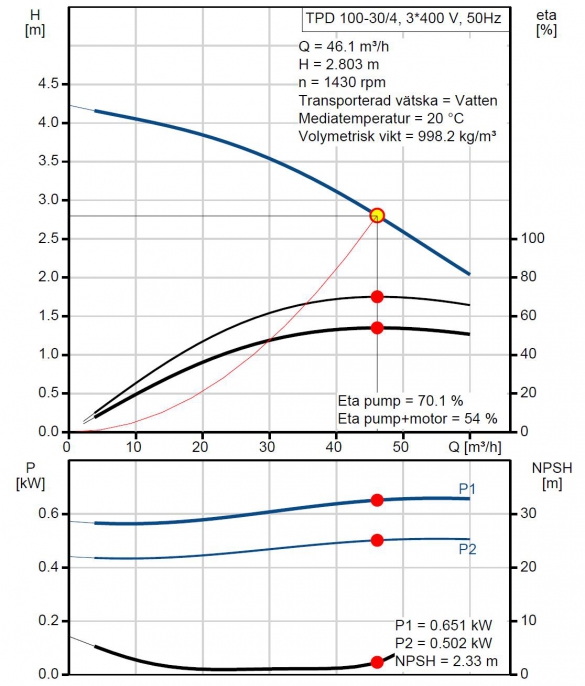

 Prestanda kurvor

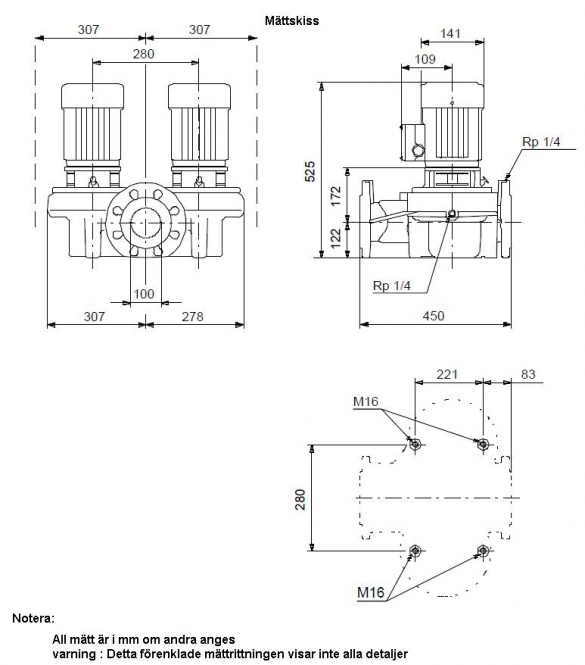

» Ritning med mått beskrivning

» Kopplings schema

  • Cirkulationspump Grundfos TPD 100-30/4,  0,55kW  46,1m³/h  2,803m 3x400V 50Hz
    Art. nr.
    GRU96402599
    Cirkulationspump Grundfos TPD 100-30/4, 0,55kW 46,1m³/h 2,803m 3x400V 50Hz
    33 380,00 kr
    33 380,00 kr
    kr
