Cirkulationspump Grundfos TPD 100-410/4, 22kW 145m³/h 32,98m 3x400V 50Hz Enstegs, direktkopplad, dubbelpump med inlopps-och utloppsportar i linje med samma diametrar.
Dubbelpumpen är konstruerad med två parallella drivsidor.
Pumparna är konstruerade för att
kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel
och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
Varje pump är försedd med en obalanserad gummibälgstätning. Axeltätningen uppfyller EN 12756.
Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
Varje pump är försedd med en fläktkyld asynkronmotor av motsvarande storlek.
*-Bilden på produkten kan avvika från aktuell produkt.
| Vätska |
| Vätska |
Vatten |
| Vätsketemperatur område |
0 till 120°C |
| Vätsketemp |
20°C |
| Densitet |
998,2 kg/m³ |
| Teknisk data |
| Hastighets |
1465 rpm |
| Resulterande flöde |
145 m³/h |
| Resulterande lyfthöjd för pumpen |
32,98m |
| Max. tryck |
410 dm |
| Faktisk pumphjulsdiameter |
334 mm |
Kod för axeltätning. 1: Typ 2. Rot.
tätningsdel 3: Stat. plats 4: Sek. tätning: |
BAQE |
| Kurvtolerans |
ISO9906:2012 3B |
| Pumpversion |
A |
| Modell |
A |
| Material |
| Pumphus |
Gjutjärn EN-JL 1040
ASTM A48-40B |
| Pumphjul |
Gjutjärn
EN-JL1030
ASTM A48-30 B |
| Materialkod |
A |
| Installation |
| Max. omgivningstemperatur |
55°C |
| Max. driftstryck |
16 bar |
| Flänsstandard |
DIN |
| Anslutningskod |
F |
| Röranslutning |
DN 100 |
| Sugsida |
DN 100 |
| Trycksida |
DN 100 |
| Trycksteg |
PN 16 |
| Inbyggnadslängd |
670 mm |
| Motorflänsstorlek |
FF300 |
| Elektriskdata |
| Motortyp |
SIEMENS |
| IE Efficiency class |
IE3 |
| Effektförbrukning P2 |
2 x 22 kW |
| Antal Poler |
4 |
| Nätfrekvens |
50 Hz |
| Märkspänning |
3 x 380-420D/
660-725Y V
|
| Nominell ström |
42,5-40,5/
24,6-23,6 A |
| Startström |
680-680 % |
| Cos phi - verkningsgrad |
0,83 |
| Varvtal |
1470 rpm |
| Kapslingsklass (EC 34-5) |
55 Dust/Jetting |
| Efficiency |
IE3 93,0% |
| Isolationsklass (EC 85) |
F |
| Motorskydd |
PTC |
| Motornr |
99032118 |
| Övriga |
| Märka |
Grundfos Blueflux |
| Minsta effektivitetsindex, MEI ≥ |
0,69 |
| Nettovikt |
725 kg |
| Bruttovikt |
804 kg |
| Leveransvolym |
1,52 m3 |

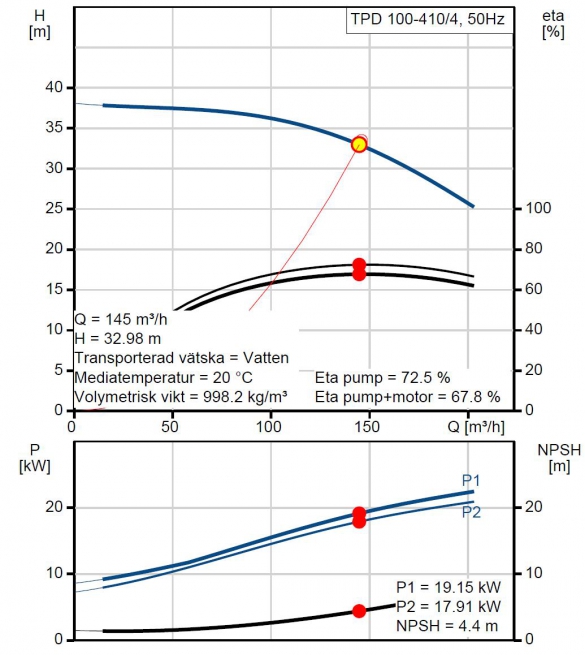

Prestanda kurvor

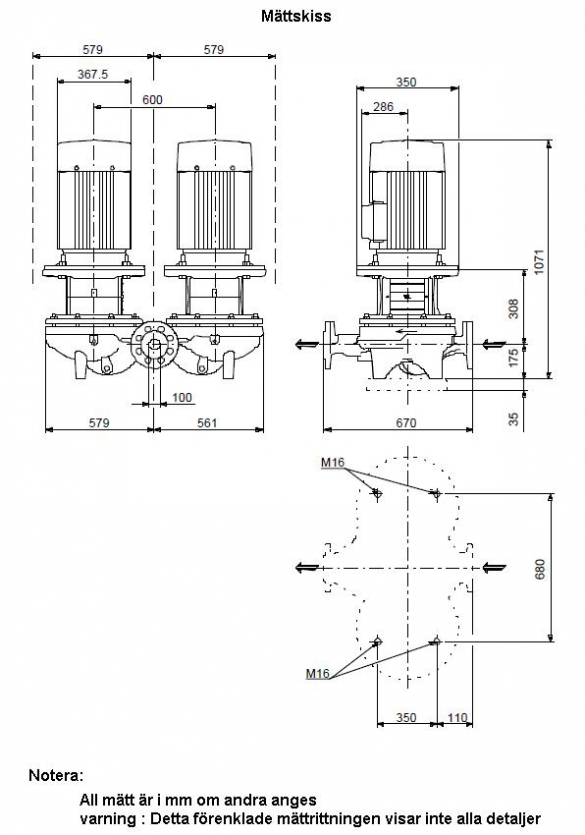

» Ritning med mått beskrivning

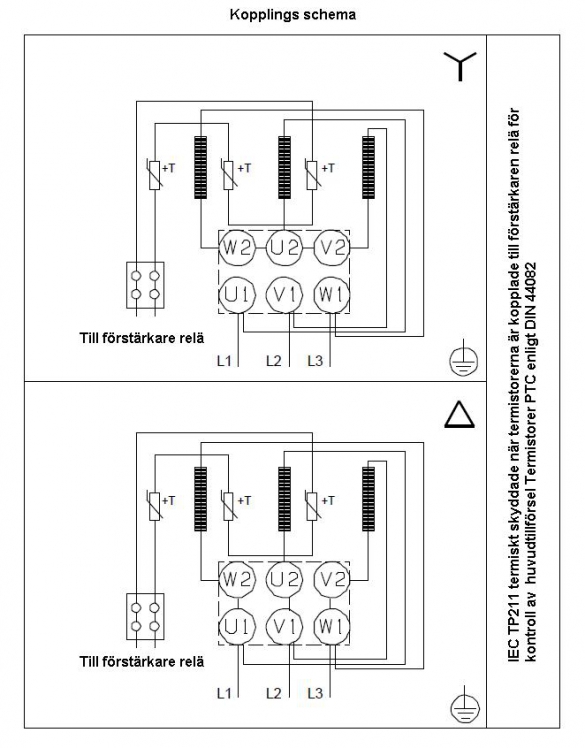

» Kopplings schema
