Cirkulationspump Grundfos TPD 100-60/4, 1,1kW 62,3m³/h 4,92m 3x400V 50Hz




Cirkulationspump Grundfos TPD 100-60/4,  1,1kW  62,3m³/h  4,92m 3x400V 50Hz

  • Enstegs, direktkopplad, dubbelpump med inlopps-och utloppsportar i linje med samma diametrar.
  • Dubbelpumpen är konstruerad med två parallella drivsidor.
  • Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
  • Varje pump är försedd med en obalanserad gummibälgstätning.
  • Axeltätningen uppfyller EN 12756.
  • Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
  • Varje pump är försedd med en fläktkyld asynkronmotor av motsvarande storlek.
Ytterligare produktinformation
  • Produkten bär märkningen Grundfos Blueflux®.
  • Den representerar det bästa från Grundfos i fråga om energieffektiva motorer och frekvensomformare.
  • Grundfos Blueflux®-lösningar uppfyller eller överträffar lagstiftningens krav, såsom EuP klass IE3 eller IE4
      *-Bilden på produkten kan avvika från aktuell produkt.


Vätska
Vätska Vatten
Vätsketemperatur område 0 till 120°C
Vätsketemp 20°C
Densitet 998,2 kg/m³

Teknisk data
Hastighets

1430 rpm

Resulterande flöde 62,3 m³/h
 Resulterande lyfthöjd för pumpen 4,925 m
Max. tryck 60 m
Faktisk pumphjulsdiameter 144 mm
Kod för axeltätning. 1: Typ 2. Rot.
tätningsdel 3: Stat. plats 4: Sek. tätning:
BUBE
Kurvtolerans ISO9906:2012 3B
Pumpversion A
Modell A

Material
Pumphus  Gjutjärn EN-JL 1040
ASTM A48-40B
Pumphjul Rostfritt stål
DIN W.-Nr. 1,4301
AISI 304
Materialkod A

Installation
 Max. omgivningstemperatur 60°C
Max. driftstryck 10 bar
Flänsstandard DIN
Anslutningskod F
Röranslutning DN 100
Sugsida DN 100
Trycksida DN 100
Trycksteg PN 10
Inbyggnadslängd 450 mm
Motorflänsstorlek FT115

Elektriskdata
Motortyp 90SB
IE Efficiency class IE3
Effektförbrukning  P2 2 x 1,1 kW
Antal Poler 4
Nätfrekvens 50 Hz
Märkspänning

3 x 220-240 D/380-415 Y V

Nominell ström 4,85/2,80 A
Startström 820-900 %
Cos phi - verkningsgrad 0,71-0,64
Varvtal 1450-1460 rpm
Kapslingsklass (EC 34-5) 55 Dust/Jetting
Efficiency IE3 84,1%
Isolationsklass (EC 85) F
Motorskydd PTO
Motornr 86U05905

Övriga
Märka Grundfos Blueflux
Minsta effektivitetsindex, MEI ≥ 0,70
Nettovikt 118 kg
Bruttovikt 137 kg
Leveransvolym 0,46 m3

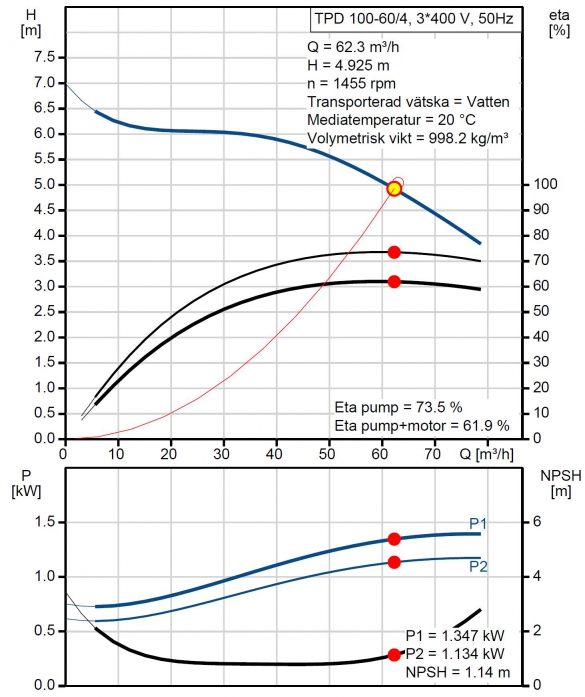

 Prestanda kurvor

» Ritning med mått beskrivning

» Kopplings schema

  • Cirkulationspump Grundfos TPD 100-60/4,  1,1kW  62,3m³/h  4,92m 3x400V 50Hz
    Art. nr.
    GRU96402667
    Cirkulationspump Grundfos TPD 100-60/4, 1,1kW 62,3m³/h 4,92m 3x400V 50Hz
    35 210,00 kr
    35 210,00 kr
    kr
