Cirkulationspump Grundfos TPD 125-160/4, 7,5kW 137m³/h 13,61m 3x400V 50Hz




Cirkulationspump Grundfos TPD 125-160/4,  7,5kW  137m³/h  13,61m 3x400V 50Hz

  • Enstegs, direktkopplad, dubbelpump med inlopps-och utloppsportar i linje med samma diametrar.
  • Dubbelpumpen är konstruerad med två parallella drivsidor.
  • Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
  • Varje pump är försedd med en obalanserad gummibälgstätning.
  • Axeltätningen uppfyller EN 12756.
  • Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
  • Varje pump är försedd med en fläktkyld asynkronmotor av motsvarande storlek.
Ytterligare produktinformation
  • Produkten bär märkningen Grundfos Blueflux®.
  • Den representerar det bästa från Grundfos i fråga om energieffektiva motorer och frekvensomformare.
  • Grundfos Blueflux®-lösningar uppfyller eller överträffar lagstiftningens krav, såsom EuP klass IE3 eller IE4.
      *-Bilden på produkten kan avvika från aktuell produkt.


Vätska
Vätska Vatten
Vätsketemperatur område 0 till 120°C
Vätsketemp 20°C
Densitet 998,2 kg/m³

Teknisk data
Hastighets

1455 rpm

Resulterande flöde 137 m³/h
 Resulterande lyfthöjd för pumpen 12,8 m
Max. tryck 160 dm
Faktisk pumphjulsdiameter 211 mm
Kod för axeltätning. 1: Typ 2. Rot.
tätningsdel 3: Stat. plats 4: Sek. tätning:
BAQE
Kurvtolerans ISO9906:2012 3B
Pumpversion A
Modell A

Material
Pumphus  Gjutjärn EN-JL 1040
ASTM A48-40B
Pumphjul Gjutjärn
EN-JL1030
ASTM A48-30 B
Materialkod A

Installation
 Max. omgivningstemperatur 60°C
Max. driftstryck 16 bar
Flänsstandard DIN
Anslutningskod F
Röranslutning DN 125
Sugsida DN 125
Trycksida DN 125
Trycksteg PN 16
Inbyggnadslängd 620 mm
Motorflänsstorlek FF265

Elektriskdata
Motortyp SIEMENS
IE Efficiency class IE3
Effektförbrukning  P2  7,5 kW
Antal Poler 4
Nätfrekvens 50 Hz
Märkspänning

3 x 380-415 D/660-725 Y V

Nominell ström 14,3/8,3 A
Startström 820 %
Cos phi - verkningsgrad 0,84
Varvtal 1465 rpm
Kapslingsklass (EC 34-5) 55 Dust/Jetting
Efficiency IE3 90,4%
Isolationsklass (EC 85) F
Motorskydd PTC
Motornr 83V15222

Övriga
Märka Grundfos Blueflux
Minsta effektivitetsindex, MEI ≥ 0,46
Nettovikt 431 kg
Bruttovikt 462 kg
Leveransvolym 1,14 m3


 Prestanda kurvor

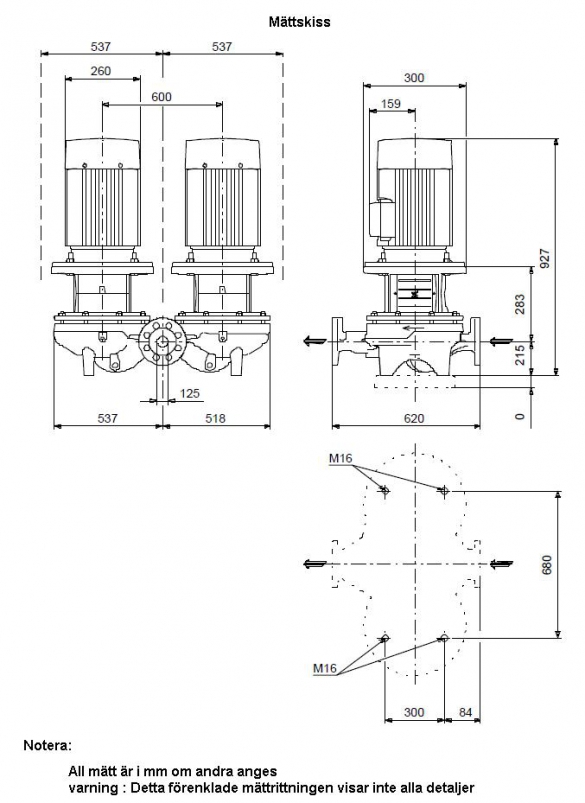

» Ritning med mått beskrivning

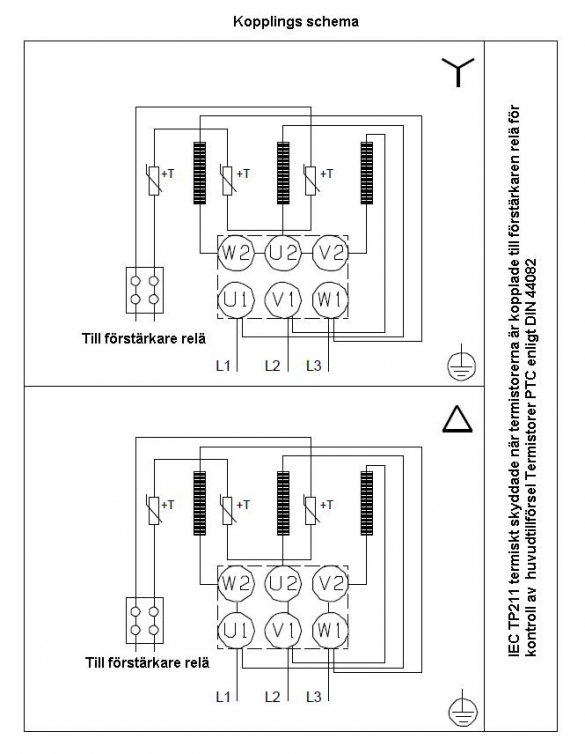

» Kopplings schema

  • Cirkulationspump Grundfos TPD 125-160/4,  7,5kW  137m³/h  13,61m 3x400V 50Hz
    Art. nr.
    GRU96109581
    Cirkulationspump Grundfos TPD 125-160/4, 7,5kW 137m³/h 13,61m 3x400V 50Hz
    79 450,00 kr
    79 450,00 kr
