Cirkulationspump Grundfos TPD 125-60/6, 1,5kW 77,5m³/h 4,38m 3x400V 50Hz




Cirkulationspump Grundfos TPD 125-60/6,  1,5kW  77,5m³/h  4,38m 3x400V 50Hz
Enstegs, direktkopplad, dubbelpump med inlopps-och utloppsportar i linje med samma diametrar.
Dubbelpumpen är konstruerad med två parallella drivsidor.
Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
Varje pump är försedd med en obalanserad gummibälgstätning.
Axeltätningen uppfyller EN 12756.
Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
Varje pump är försedd med en fläktkyld asynkronmotor av motsvarande storlek.
*-Bilden på produkten kan avvika från aktuell produkt.

Vätska
Vätska Vatten
Vätsketemperatur område 0 till 120°C
Vätsketemp 20°C
Densitet 998,2 kg/m³

Teknisk data
Hastighets

970 rpm

Resulterande flöde 77,5 m³/h
 Resulterande lyfthöjd för pumpen 4,383 m
Max. tryck 60 dm
Faktisk pumphjulsdiameter 192 mm
Kod för axeltätning. 1: Typ 2. Rot.
tätningsdel 3: Stat. plats 4: Sek. tätning:
BAQE
Kurvtolerans ISO9906:2012 3B
Pumpversion A
Modell A


Material
Pumphus  Gjutjärn EN-JL 1040
ASTM A48-40B
Pumphjul Gjutjärn
EN-JL1030
ASTM A48-30 B
Materialkod A


Installation
 Max. omgivningstemperatur 55°C
Max. driftstryck 16 bar
Flänsstandard DIN
Anslutningskod F
Röranslutning DN 125
Sugsida DN 125
Trycksida DN 125
Trycksteg PN 16
Inbyggnadslängd 620 mm
Motorflänsstorlek FF215


Elektriskdata
Motortyp SIEMENS
IE Efficiency class IE3
Effektförbrukning  P2 2 x 1,5 kW
Antal Poler 6
Nätfrekvens 50 Hz
Märkspänning

3 x 220-240D/
380-420Y V

Nominell ström 6,60-5,90/
3,80-3,40 A
Startström 560-560 %
Cos phi - verkningsgrad 0,7
Varvtal 970 rpm
Kapslingsklass (EC 34-5) 55 Dust/Jetting
Efficiency IE3 82,5%
Isolationsklass (EC 85) F
Motorskydd PTC
Motornr 83W02206


Övriga
Minsta effektivitetsindex, MEI ≥ 0,62
Nettovikt 354 kg
Bruttovikt 385 kg
Leveransvolym 1,12 m3

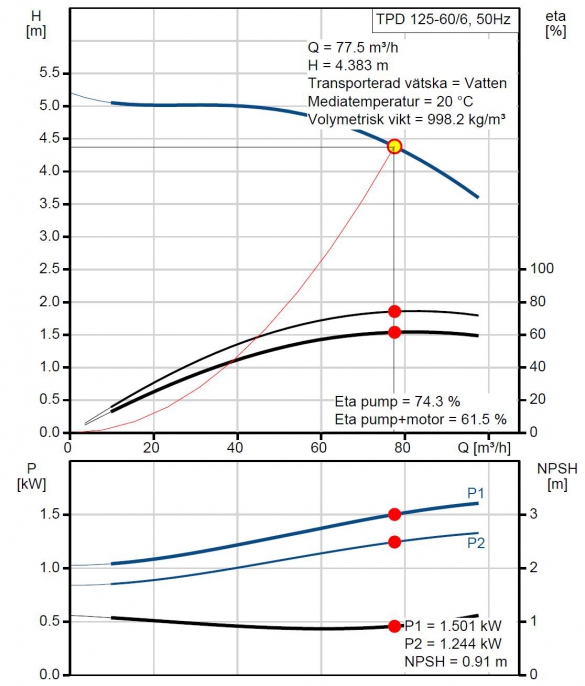

 Prestanda kurvor

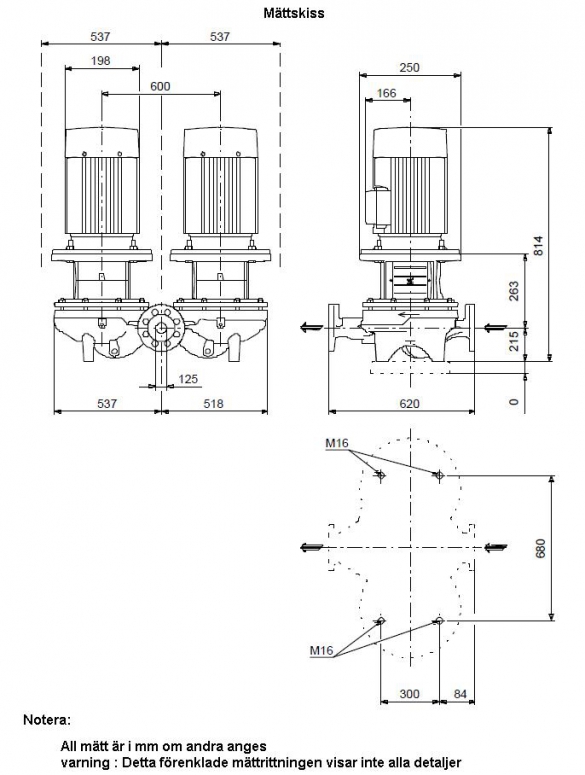

» Ritning med mått beskrivning

» Kopplings schema

  • Cirkulationspump Grundfos TPD 125-60/6, 1,5kW  77,5m³/h  4,38m 3x400V 50Hz
    Art. nr.
    GRU96109677
    Cirkulationspump Grundfos TPD 125-60/6, 1,5kW 77,5m³/h 4,38m 3x400V 50Hz
    49 680,00 kr
    49 680,00 kr
    kr
