Cirkulationspump Grundfos TPD 125-70/6, 2,2kW 94m³/h 5,52m 3x400V 50Hz




Cirkulationspump Grundfos TPD 125-70/6,  2,2kW  94m³/h  5,52m 3x400V 50Hz

    • Enstegs, direktkopplad, dubbelpump med inlopps-och utloppsportar i linje med samma diametrar.
    • Dubbelpumpen är konstruerad med två parallella drivsidor.
    • Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
    • Varje pump är försedd med en obalanserad gummibälgstätning.
    • Axeltätningen uppfyller EN 12756.
    • Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
    • Varje pump är försedd med en fläktkyld asynkronmotor av motsvarande storlek
         *-Bilden på produkten kan avvika från aktuell produkt.


    Vätska
    Vätska Vatten
    Vätsketemperatur område 0 till 120°C
    Vätsketemp 20°C
    Densitet 998,2 kg/m³

    Teknisk data
    Hastighets

    970 rpm

    Resulterande flöde 94 m³/h
     Resulterande lyfthöjd för pumpen 5,528 m
    Max. tryck 70 dm
    Faktisk pumphjulsdiameter 212 mm
    Kod för axeltätning. 1: Typ 2. Rot.
    tätningsdel 3: Stat. plats 4: Sek. tätning:
    BAQE
    Kurvtolerans ISO9906:2012 3B
    Pumpversion A
    Modell A

    Material
    Pumphus  Gjutjärn EN-JL 1040
    ASTM A48-40B
    Pumphjul Gjutjärn
    EN-JL1030
    ASTM A48-30 B
    Materialkod A

    Installation
     Max. omgivningstemperatur 55°C
    Max. driftstryck 16 bar
    Flänsstandard DIN
    Anslutningskod F
    Röranslutning DN 125
    Sugsida DN 125
    Trycksida DN 125
    Trycksteg PN 16
    Inbyggnadslängd 620 mm
    Motorflänsstorlek FF215

    Elektriskdata
    Motortyp SIEMENS
    IE Efficiency class IE3
    Effektförbrukning  P2 2 x 2,2 kW
    Antal Poler 6
    Nätfrekvens 50 Hz
    Märkspänning

    3 x 220-240D/380-420Y V

    Nominell ström 9,15-8,30/5,30-4,80 A
    Startström 680-680 %
    Cos phi - verkningsgrad 0,8
    Varvtal 970 rpm
    Kapslingsklass (EC 34-5) 55 Dust/Jetting
    Efficiency IE3 84,3%
    Isolationsklass (EC 85) F
    Motorskydd INGEN
    Motornr 83W02208

    Övriga
    Minsta effektivitetsindex, MEI ≥ 0,62
    Nettovikt 374 kg
    Bruttovikt 405 kg
    Leveransvolym 1,12 m3

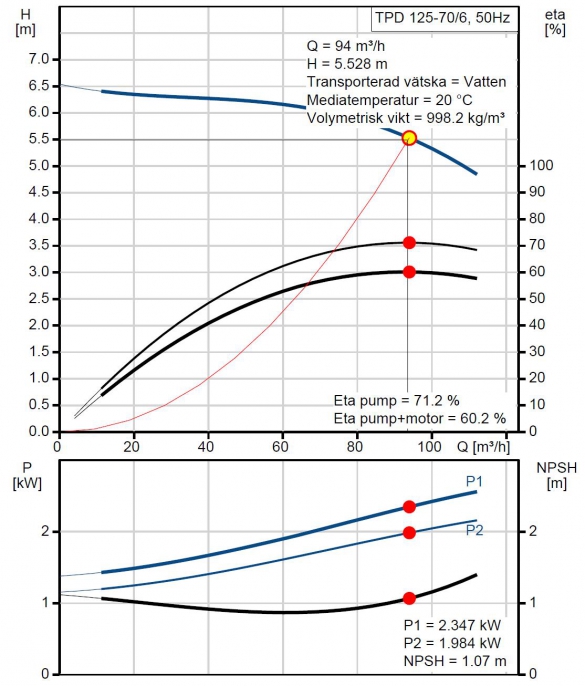

     Prestanda kurvor

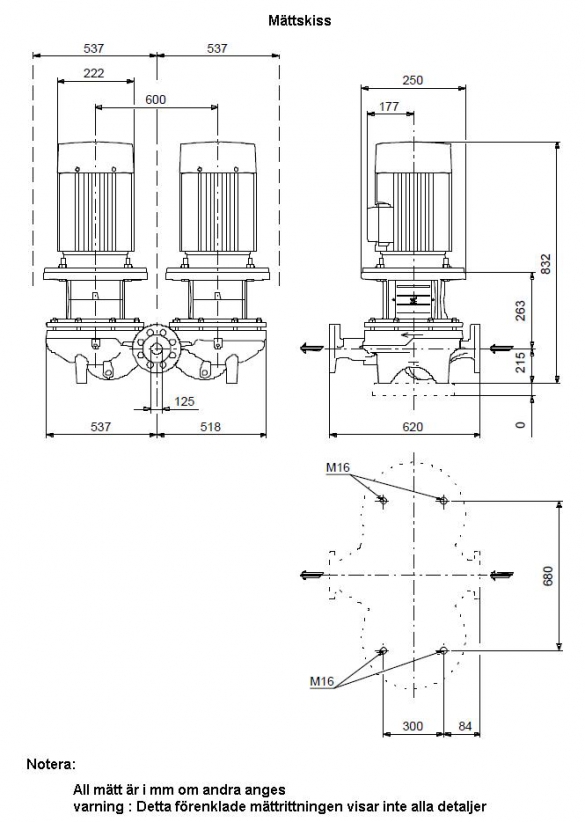

    » Ritning med mått beskrivning

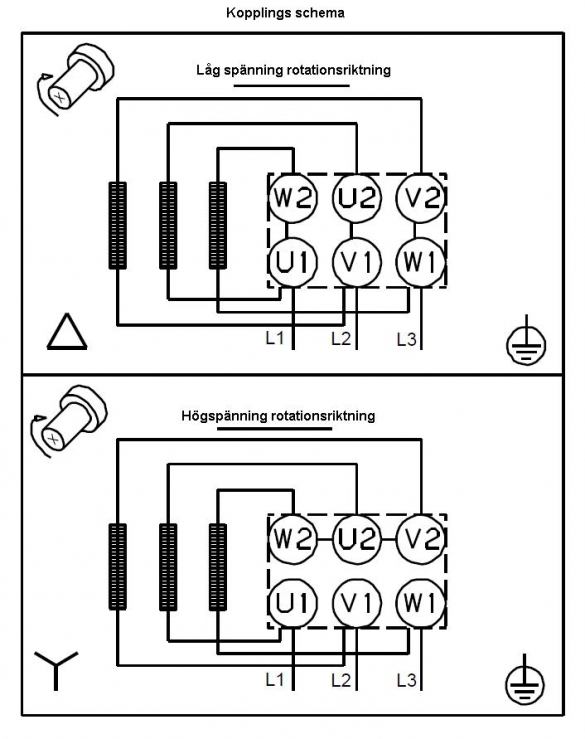

    » Kopplings schema

    • Cirkulationspump Grundfos TPD 125-70/6,  2,2kW  94m³/h  5,52m 3x400V 50Hz
      Art. nr.
      GRU96109754
      Cirkulationspump Grundfos TPD 125-70/6, 2,2kW 94m³/h 5,52m 3x400V 50Hz
      52 510,00 kr
      52 510,00 kr
      kr
