Cirkulationspump Grundfos TPE 125-70/4, 2,2kW 106m³/h 5,5m 3x400V 50Hz




Cirkulationspump Grundfos TPE 125-70/4,  2,2kW  106m³/h  5,5m 3x400V 50Hz

  • Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
  • Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
  • Pumpen är försedd med en obalanserad gummibälgstätning. Axeltätningen uppfyller EN 12756.
  • Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
  • Pumpen är försedd med en fläktkyld asynkronmotor.
  • Motorn har en frekvensomformare och en PI-styrenhet i motorns kopplingsbox.
  • Detta möjliggör kontinuerlig reglering av motorvarvtalet, vilket gör att man kan anpassa pumpens prestanda efter ett givet behov.
  • Pumpen är försedd med en differenstryckssensor.
Ytterligare produktinformation
  • Pumpen är lämplig för applikationer som kräver tryckreglering.
  • Motorn är försedd med en differenstryckgivare som registrerar differenstrycket över pumpen och medger reglering med konstant tryck eller proportionel tryckreglering av pumpen.
  • En manöverpanel möjliggör inställning av önskat börvärde samt inställning av pumpen på drift med ”Min.” eller ”Max.” eller för att ”Stoppa”.
  • Manöverpanelen har indikeringslampor för ”Drift” och ”Fel”.
  • Kommunikation med pumpen är möjlig med Grundfos GO Remote (tillbehör).
  • Fjärrkontrollen medger ytterligare inställningar samt avläsning av ett antal parametrar såsom ”Verkligt värde”, ”Varvtal”, ”Ineffekt” och total ”Effektförbrukning”.
MEI=0,70 | MEI>0,70
*-Bilden på produkten kan avvika från aktuell produkt.


Vätska
Vätska Vatten
Vätsketemperatur område 0 till 120°C
Vätsketemp 20°C
Densitet 998,2 kg/m³

Teknisk data
Hastighets

1450 rpm

Resulterande flöde 106 m³/h
 Resulterande lyfthöjd för pumpen 5,5 m
Max. tryck 70 dm
Kod för axeltätning. 1: Typ 2. Rot.
tätningsdel 3: Stat. plats 4: Sek. tätning:
BAQE
Kurvtolerans ISO9906:2012 3B
Pumpversion A
Modell A

Material
Pumphus  Gjutjärn EN-JL 1040
ASTM A48-40B
Pumphjul Gjutjärn
EN-JL1030
ASTM A48-30 B
Materialkod A

Installation
 Max. omgivningstemperatur 40°C
Max. driftstryck 16 bar
Flänsstandard DIN
Anslutningskod F
Röranslutning DN 125
Trycksteg PN 16
Inbyggnadslängd 620 mm
Motorflänsstorlek FF215

Elektriskdata
Motortyp 100LB
IE Efficiency class IE3
Effektförbrukning  P2 2,2 kW
Antal Poler 4
Nätfrekvens 50 Hz
Märkspänning 3 x 380-480 V
Nominell ström 4,60-3,80 A
Cos phi - verkningsgrad 0,94-0,90
Varvtal 180-1740 rpm
Kapslingsklass (EC 34-5) IP55
Efficiency IE3 86,7%
Isolationsklass (EC 85) F
Motorskydd INGEN
Motornr 86906269

Övriga
Minsta effektivitetsindex, MEI ≥ 0,70
Nettovikt 140 kg
Bruttovikt 171 kg
Leveransvolym 1,12 m3

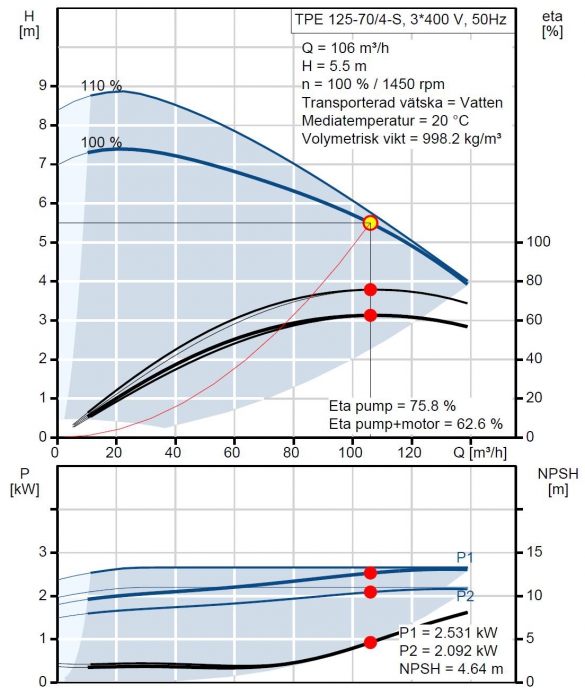

 Prestanda kurvor

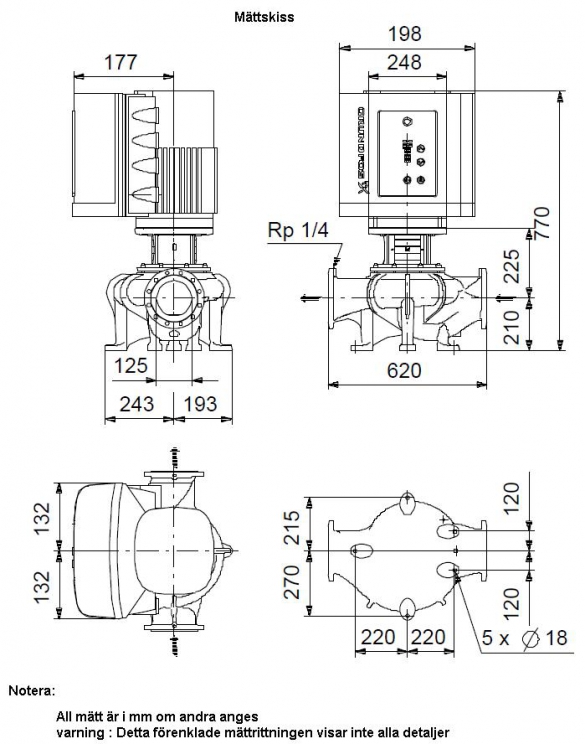

» Ritning med mått beskrivning

  • Cirkulationspump Grundfos TPE 125-70/4,  2,2kW  106m³/h  5,5m 3x400V 50Hz
    Art. nr.
    GRU95046209
    Cirkulationspump Grundfos TPE 125-70/4, 2,2kW 106m³/h 5,5m 3x400V 50Hz
