Cirkulationspump Grundfos TPE 32-100/4, 0,37kW 9,96m³/h 7,2m 3x400V 50Hz




Cirkulationspump Grundfos TPE 32-100/4,  0,37kW  9,96m³/h  7,2m 3x400V 50Hz

    • Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
    • Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
    • Pumpen är försedd med en obalanserad gummibälgstätning. Axeltätningen uppfyller EN 12756.
    • Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
    • Pumpen är försedd med en fläktkyld, synkron permanentmotor. Pumpen är försedd med en differenstryckssensor
          *-Bilden på produkten kan avvika från aktuell produkt.


    Vätska
    Vätska Vatten
    Vätsketemperatur område 0 till 120°C
    Vätsketemp 20°C
    Densitet 998,2 kg/m³

    Teknisk data
    Hastighets

    1410 rpm

    Resulterande flöde 9,96 m³/h
     Resulterande lyfthöjd för pumpen 7,2 m
    Max. tryck 100 dm
    Kod för axeltätning. 1: Typ 2. Rot.
    tätningsdel 3: Stat. plats 4: Sek. tätning:
    BAQE
    Kurvtolerans ISO9906:2012 3B
    Pumpversion A
    Modell A

    Material
    Pumphus  Gjutjärn EN-JL 1040
    ASTM A48-40B
    Pumphjul Gjutjärn
    EN-JL1030
    ASTM A48-30 B
    Materialkod A

    Installation
     Max. omgivningstemperatur 50°C
    Max. driftstryck 16 bar
    Flänsstandard DIN
    Anslutningskod F
    Röranslutning DN 32
    Trycksteg PN 16
    Inbyggnadslängd 340 mm
    Motorflänsstorlek FF130

    Elektriskdata
    Motortyp 71A
    IE Efficiency class NA
    Effektförbrukning  P2 0,37 kW
    Nätfrekvens 50 Hz
    Märkspänning

    1 x 200-240 V

    Nominell ström 2,45-2,05 A
    Cos phi - verkningsgrad 0,96
    Varvtal 180-2000 rpm
    Kapslingsklass (EC 34-5) 55 Dust/Jetting
    Efficiency IE3 82%
    Isolationsklass (EC 85) F
    Motorskydd JA
    Motornr 98362324

    Övriga
    Märka Grundfos Blueflux
    Minsta effektivitetsindex, MEI ≥ 0,70
    Nettovikt 40 kg
    Bruttovikt 49 kg
    Leveransvolym 0,13 m3

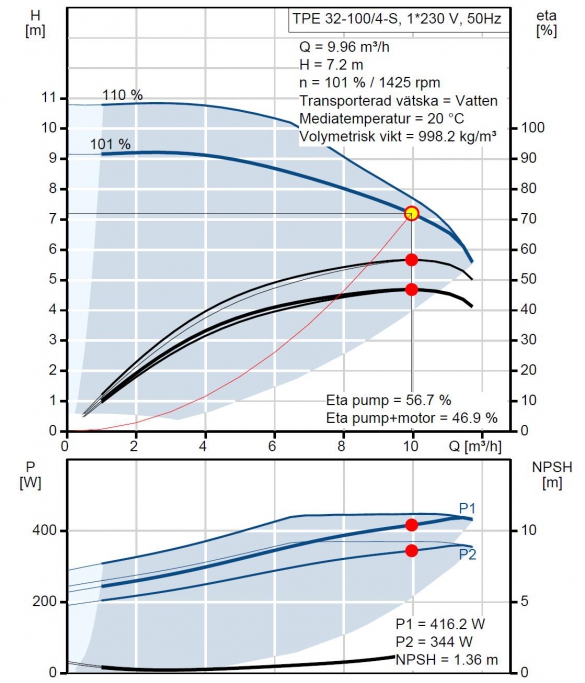

     Prestanda kurvor

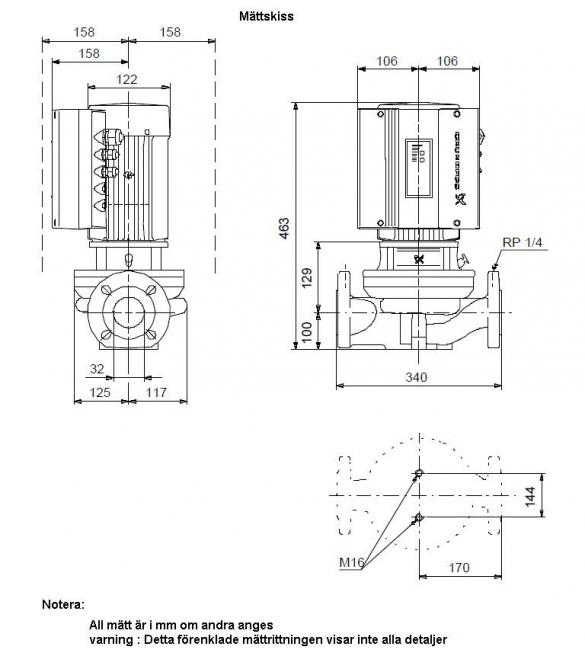

    » Ritning med mått beskrivning

    • Cirkulationspump Grundfos TPE 32-100/4,  0,37kW  9,96m³/h  7,2m 3x400V 50Hz
      Art. nr.
      GRU97931949
      Cirkulationspump Grundfos TPE 32-100/4, 0,37kW 9,96m³/h 7,2m 3x400V 50Hz
