Cirkulationspump Grundfos TPED 100-200/2, 5,5kW 75,7m³/h 17,1m 3x400V 50Hz




Cirkulationspump Grundfos TPED 100-200/2,  5,5kW  75,7m³/h  17,1m 3x400V 50Hz

    • Enstegs, direktkopplad, dubbelpump med inlopps-och utloppsportar i linje med samma diametrar.
    • Dubbelpumpen är konstruerad med två parallella drivsidor.
    • Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
    • Varje pump är försedd med en obalanserad gummibälgstätning.
    • Axeltätningen uppfyller EN 12756.
    • Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
    • Varje pump är försedd med en fläktkyld asynkronmotor av motsvarande storlek.
    • Motorn har en frekvensomformare och en PI-styrenhet i motorns kopplingsbox.
    • Detta möjliggör kontinuerlig reglering av motorvarvtalet, vilket gör att man kan anpassa pumpens prestanda efter ett givet behov.
    • Pumpen är försedd med en differenstryckssensor.

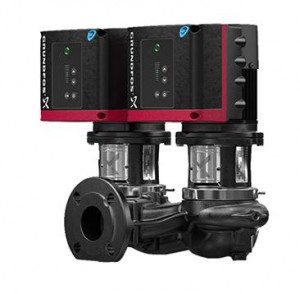

    *-Bilden på produkten kan avvika från aktuell produkt.


    Vätska
    Vätska Vatten
    Vätsketemperatur område 0 till 120°C
    Vätsketemp 20°C
    Densitet 998,2 kg/m³

    Teknisk data
    Hastighets

    2920 rpm

    Resulterande flöde 75,7 m³/h
     Resulterande lyfthöjd för pumpen 17,1 m
    Max. tryck 200 dm
    Kod för axeltätning. 1: Typ 2. Rot.
    tätningsdel 3: Stat. plats 4: Sek. tätning:
    BAQE
    Kurvtolerans ISO9906:2012 3B
    Pumpversion A
    Modell A

    Material
    Pumphus  Gjutjärn EN-JL 1040
    ASTM A48-40B
    Pumphjul Gjutjärn
    EN-JL1030
    ASTM A48-30 B
    Materialkod A

    Installation
     Max. omgivningstemperatur 40°C
    Max. driftstryck 16 bar
    Max. tryck vid angiven temp 16 bar /
    120 °C
    Flänsstandard DIN
    Anslutningskod F
    Röranslutning DN 100
    Trycksteg PN 16
    Inbyggnadslängd 500 mm
    Motorflänsstorlek FF265

    Elektriskdata
    Motortyp 132SC
    IE Efficiency class IE3
    Effektförbrukning  P2 2 x 5,5 kW
    Antal Poler 2
    Nätfrekvens 50 Hz
    Märkspänning 3 x 380-480 V
    Nominell ström 11,0-8,80 A
    Cos phi - verkningsgrad 0,94-0,93
    Varvtal 360-3530 rpm
    Kapslingsklass (EC 34-5) IP55
    Efficiency IE3 89,2%
    Isolationsklass (EC 85) F
    Motorskydd INGEN
    Motornr 96528122

    Övriga
    Märka Grundfos Blueflux
    Minsta effektivitetsindex, MEI ≥ 0,58
    Nettovikt 240 kg
    Bruttovikt 264 kg
    Leveransvolym 0,64 m3

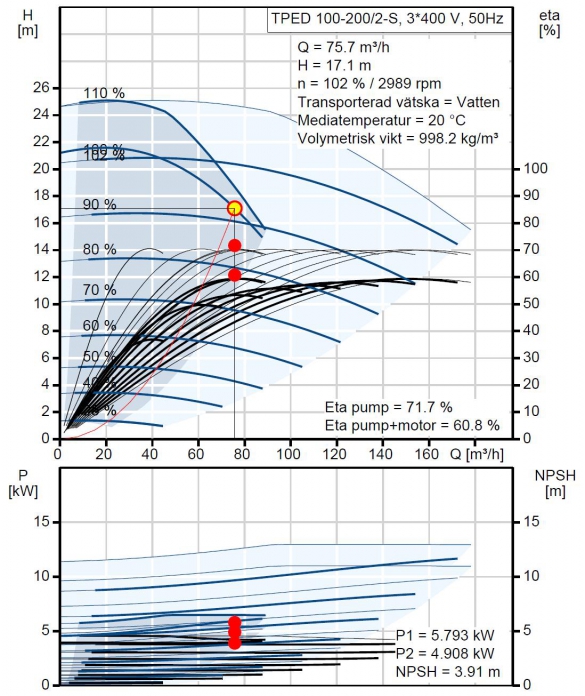

     Prestanda kurvor

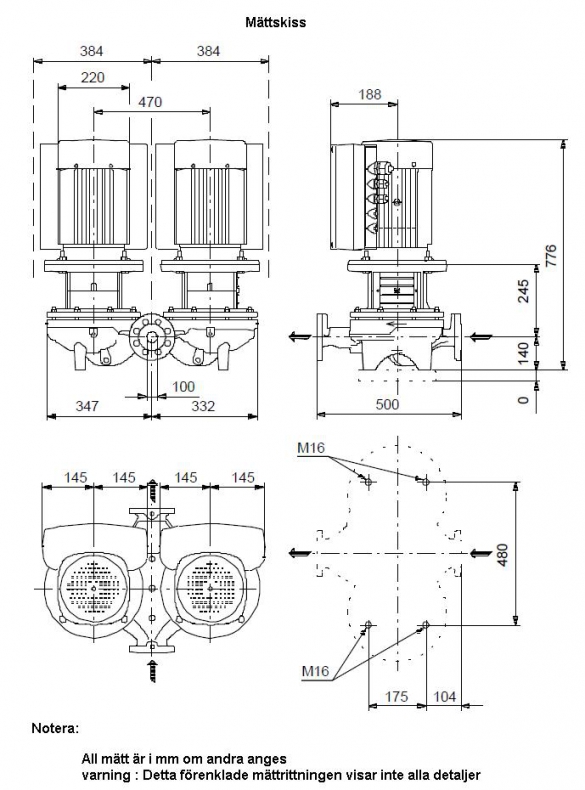

    » Ritning med mått beskrivning

    • Cirkulationspump Grundfos TPED 100-200/2,  5,5kW  75,7m³/h  17,1m 3x400V 50Hz
      Art. nr.
      GRU96275670
      Cirkulationspump Grundfos TPED 100-200/2, 5,5kW 75,7m³/h 17,1m 3x400V 50Hz
