CME Booster Grundfos CMBE 3-30




CME Booster Grundfos CMBE 3-30 AVBE,  1,1kW  4,2m³/h  23,5m 1x230V 50Hz

  •  Grundfos tryckstegringsenhet CME är ett kompakt tryckstegringssystem för hushållsvattenförsörjning.
  • Den integrerade varvtalsregulatorn gör att tryckstegringsenheten CME kan hålla konstant tryck i rörsystemet.
    En tryckgivare övervakar förändringen i vattenuttag och ger varvtalsregulatorn signal att anpassa motorns varvtal till det nya förhållandet.
  • Tryckstegringsenheten CME är mycket enkel att installera. När rörledningarna installerats behöver man bara sätta i enhetens sladd, så är systemet driftsklart.
Tryckstegringsenheten CME består av:
• CME-pump med integrerad frekvensomformare
• 5-vägsventil
• Expansionstank
• Tryckgivare
• Manometer Egenskaper
• Konstant tryck, inbyggd varvtalsreglering
• kompakt
• Robust, rostfritt stål
• Enkel installation
• Torrkörningsskydd


Termiskt skydd
  • Tryckstegringspumparna CME behöver inget externt motorskydd.
  • MGE-motorn är försedd med inbyggt termiskt skydd mot långsam överlast och blockering (IEC 34.11-11:TP 211).
        *-Bilden på produkten kan avvika från aktuell produkt.


Vätska
Pump Vätska Vatten
Vätsketemperatur område 0 till 60 °C
Vätsketemp 20 °C
Densitet 998,2 kg/m³

Vätska
Hastighet för pump data 3780 Varvtal
Resulterande flöde 4,2 m³/h
Resulterande lyfthöjd för pumpen 23,5 m
Pumphjul 2
Kod för axeltätning. 1: Typ 2. Rot.
tätningsdel 3: Stat. plats 4: Sek.
tätning
AVBE
Approvals and markings CE,EAC
Kurvtolerans ISO9906:2012 3B
Modell A
starttryck Inbyggd frekvensomvandlare


Material
Pumphus Rostfritt stål
DIN W.-Nr. 1,4301
AISI 304
Pumphjul Rostfritt stål
DIN W.-Nr. 1,4301
AISI 304
Gummi EPDM


Installation
Max. omgivningstemperatur 55 °C
Flänsstandard WHITWORTH TRÅD RP
Sugsida RP 1
Trycksida RP 1

Elektriskdata
Effektförbrukning - P2 1,1 kW
Nätfrekvens 50 Hz
Märkspänning

1 x 200-240 V

Max strömförbrukning 6,70-5,60 A
p max system 10 bar
Varvtal 360-4000 Varvtal
Kapslingsklass (EC 34-5) IP55
Isolationsklass (EC 85) F
Typ av skarvkoppling SCHUKO
Nätkabel 1,5 m

Tank
Tankvolym 2l

Övriga
 Nettovikt 16,4 kg
Bruttovikt 26,9 kg

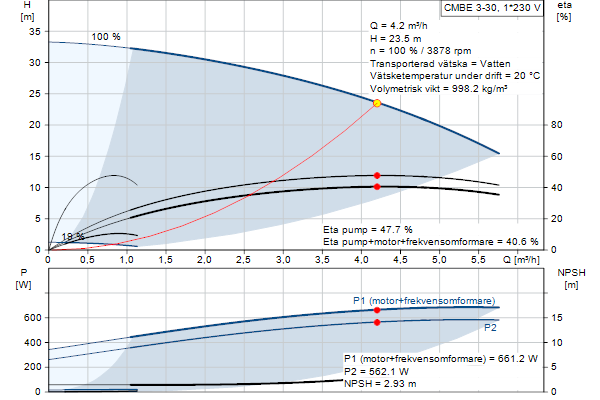

 Prestanda kurvor

Notera

* Detta är nominella driftpunkten.

» Ritning med mått beskrivning

  • CME Booster Grundfos CMBE 3-30
    Art. nr.
    GRU98374700
    CME Booster Grundfos CMBE 3-30
