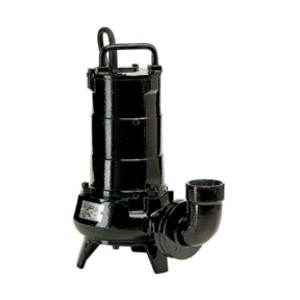

MAT-serien elektriska dränkbara pumpar, utrustade med behandlade slipmaskiner rostfritt stål, är särskilt rekommenderas för att lösa problem i att höja avloppsvatten som innehåller fasta eller fibrösa material som kommer från enstaka hus, små bostadsområden, campingplatser, hotell, serviceområden, etc., inte ansluten direkt till avloppssystemet. Minskningen av fast material i små fragment och det höga tryck som genereras av pumparna tillåter betydande skillnader i nivå för att övervinnas och / eller långa avstånd täckas med medeldiameter rör utan risk för igensättning. På begäran kan dessa pumpar levereras med Anka-fots piedestal för automatisk koppling.
GRÄNSER FÖR ATT ANVÄNDA
- Max. temperatur pumpas vätska = 40 ° C;
- Max. nedsänkningsdjup = 20 m;
- PH-värde på vätskan som pumpas: 6 ÷ 10
- Nätspänning värden och relativa tolerans förhållande till märkspänningsvärdet:
variation i förhållande till märkspänningen värde:
- En fas:
220 V - 230 V ± 6% standard
230 V - 240 V ± 6% på begäran
- Trefas:
400 V ± 10% (380-400-415) standarden
230 V ± 10% (220-230-240) på begäran
- Andra spänningsvärden med ± 5% på begäran
- Maximal tolererad obalans i förhållande till effektuttaget: 5%
- Kontakta vår tekniska kontor om densiteten överstiger 1 kg / dm 3 och / eller viskositeten överstiger 1 mm2 (1 cSt)
- Den elektriska pumpen genererar en ljudtrycksnivå på mindre än 70 dB (A).
INSTALLATION
Den elektriska pumpen måste installeras i sumpen och kan användas:
- Ansluten till en slang
- Med ett rör anslutet till den gängade leveransställe
- Automatisk drift kan åstadkommas med hjälp av den relativa elektriska utrustningen.
KONSTRUKTION
- Öppet pumphjul i gjutjärn med dokumentförstörare rostfritt stål
- Front mekanisk tätning
- Inbyggt skydd mot överhettning är standard utbudet på enfasiga modeller (undantagna MAT16M2 modell)
- Kondensator i enfas modeller installeras i ett speciellt extern styrbox och anslutna till änden av strömkabeln
- Motorn i oljebad, isoleringsklass F, skyddsklass IP68
- Rostfria skruvar och muttrar

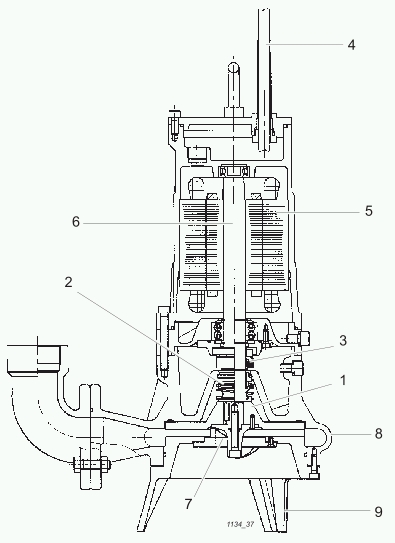

Konstruktion och material
| Pos. |
Delar |
Material |
| 1 |
slitring |
Grått gjutjärn |
| 2 |
Mekanisk axeltätning på pumpsidan |
Kiselkarbid / |
| 3 |
Mekanisk axeltätning på motorsidan (undantagna MAT11 ..) |
Steatit / Grafit |
| 4 |
|
- |
| 5 |
Stator |
- |
| 6 |
Axeln med rotorn |
- |
| 7 |
|
Rostfritt stål |
| 8 |
Leverans hölje |
Grått gjutjärn |
| 9 |
Duk fot piedestal |
Grått gjutjärn |
Driftsdata
Övergripande dimension och vikt
| Typ |
DN |
L |
H |
kabel
H07RN8 |
Vikt |
| [mm] |
(1) |
[kg] |
| MAT11M2 |
G 2” |
326 |
463 |
4X1,5X5 |
30 |
| MAT11T2 |
| MAT16M2 |
373 |
540 |
4X2,5X5 |
35 |
| MAT16T2 |
4X1,5X5 |
| MAT22T2 |
37 |
Tekniska egenskaper
| Elektrisk pumptyp |
Kurva |
Leverans |
Motor |
| Driva |
Spänning |
Märkström |
Poler nr. |
| P1 |
P2 |
In(2) |
| N° |
DN |
[kW] |
[V] |
[A] |
| MAT11M2 |
1 |
G 2“ |
1,5 |
1,1 |
230 |
6,8 |
2 |
| MAT11T2 |
1,7 |
230(3) - 400 |
5,2 - 3
|
| MAT16M2 |
2 |
2,3 |
1,6 |
230 |
11 |
| MAT16T2 |
2,2 |
230(3) - 400 |
6,8 - 3,9
|
| MAT22T2 |
3 |
2,9 |
2,2 |
230(3) - 400 |
8,7 - 5 |
(1) Antal kabin trådar x avsnitt av trådarna [mm2] x längd av kabeln [m]
(2) Märkström absorberas vid motsvarande spänning
(3) På begäran
P1 = Effekt som förbrukas av motorn
P2 = Effekt betygsatt av motorn
