Pump centrifugalpump vertikal flerstegs Grundfos CRN 15-1, 1,1kW 17m³/h 9,9m




Pump centrifugalpump vertikal flerstegs Grundfos CRN 15-1, 1,1kW 17m³/h 9,9m

Vertikal, normalsugande, flerstegs, in-line centrifugalpump för installation i rörledning eller montering på fundament.

Funktioner

  • Pumphjul, mellankammare och yttre mantel är tillverkade av Rostfritt stål  DIN W.-Nr. 1,4401.
  • Topp- och fotstycke är tillverkade av Rostfritt stål DIN W.-Nr. 1,4408.
  • Axeltätningens monteringslängd enligt DIN 24960.
  • Kraftöverföring via klämkoppling av gjutjärn.
  • Röranslutning via PJE flänsar/kopplingar.
  • Motorn är av typen 3-fas normmotor




Vätska
Vätska Vatten
Vätsketemperatur område -20 till 120°C
Vätsketemp 20°C
Densitet 998,2 kg/m³

Teknisk data
Hastighets

2853 rpm

Resulterande flöde 17 m³/h
 Resulterande lyfthöjd för pumpen 9,9 m
Pumphjul 01
Kod för axeltätning. 1: Typ 2. Rot.
tätningsdel 3: Stat. plats 4: Sek. tätning:
HQQE
Läs på namnskylten CE,TR
Kurvtolerans ISO9906:2012 3B
Steg 2
Pumpversion A
Modell A

Material
Pumphus Rostfritt stål DIN W.-Nr. 1.4408
 ASTM A 351 CF 8M
Pumphjul Rostfritt stål
DIN W.-Nr. 1,4401 AISI 316

Installation
 Max. omgivningstemperatur 60°C
 Max. tryck vid angiven temp 25 bar / 120°C
25 bar / -20°C
Flänsstandard PJE
Anslutningskod P
Röranslutning 60,1 mm
Motorflänsstorlek FT100

Elektriskdata
Motortyp 80SC
IE Efficiency class IE3
Antal Poler 2
Effektförbrukning - P2 1,1 kW
Effektbehov (P2) för pump 1,1 kW
Nätfrekvens 50 Hz
Märkspänning 3 x 220-240 D/380-415 Y V
Nominell ström 4,35/2,50 A
Startström 450-500 %
Cos phi - verkningsgrad 0,83-0,76
Varvtal 2840-2870 rpm
Efficiency IE3 82,7%
Motorns verkningsgrad vid full belastning 82,7%
Motorverkningsgrad vid 3/4 last 84,6%
Motorverkningsgrad vid 1/2 last 85,4%
Kapslingsklass (EC 34-5) 55 Dust/Jetting
Isolationsklass (EC 85) F
Motorskydd INGEN
Motornr 85U05105

Övriga
Märka Grundfos Blueflux
Minsta effektivitetsindex
, MEI ≥
0,7
Nettovikt 34 kg
Bruttovikt 38 kg
Leveransvolym 0,09m³

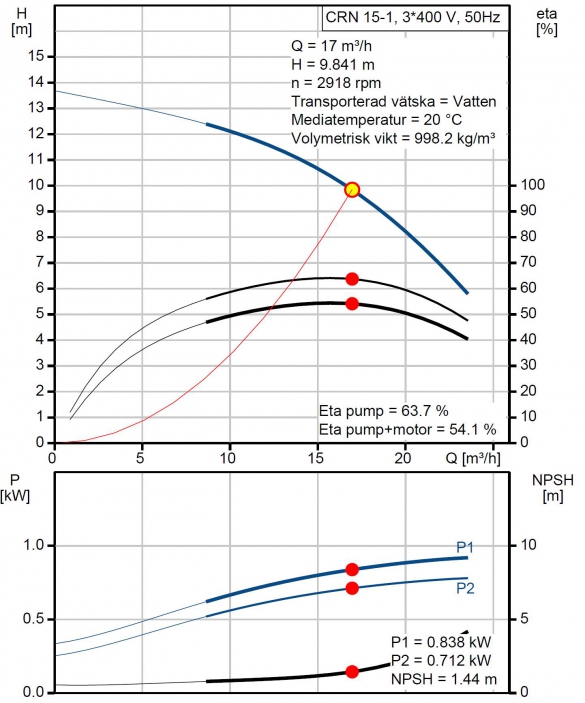

Prestanda kurvor

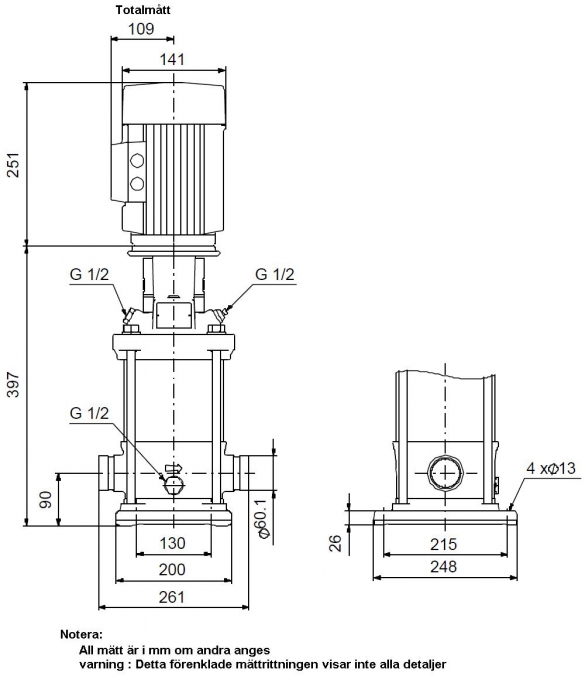

» Ritning med mått beskrivning

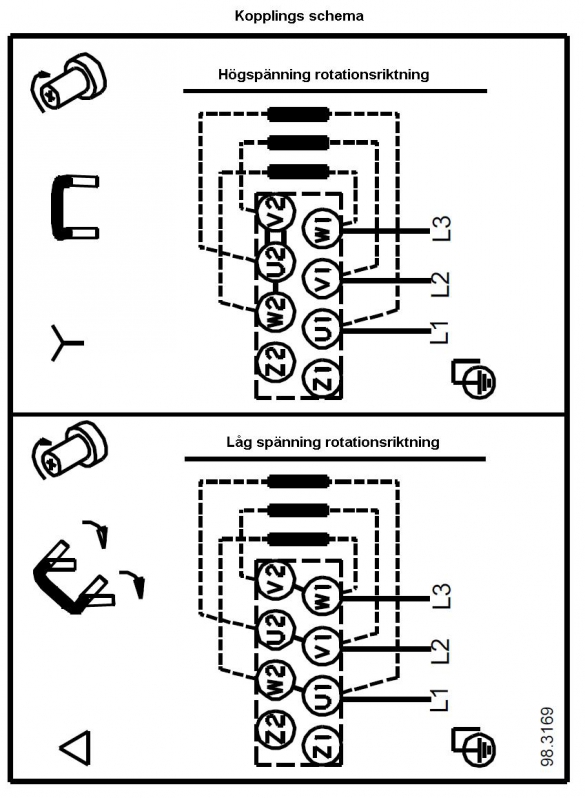

» Kopplings schema

  • Pump centrifugalpump vertikal flerstegs Grundfos CRN 15-1, 1,1kW 17m³/h 9,9m
    Art. nr.
    GRU96501756
    Pump centrifugalpump vertikal flerstegs Grundfos CRN 15-1, 1,1kW 17m³/h 9,9m
    20 526,00 kr
    20 526,00 kr
