Pump centrifugalpump vertikal flerstegs Grundfos CRN 15-8, 7,5kW 17m³/h 90m


Pump centrifugalpump vertikal flerstegs Grundfos CRN 15-8, 7,5kW 17m³/h 90m


Pump centrifugalpump vertikal flerstegs Grundfos CRN 15-8, 7,5kW 17m³/h 90m

Vertikal, normalsugande, flerstegs, in-line centrifugalpump för installation i rörledning eller montering på fundament.

Funktioner

  • Pumphjul, mellankammare och yttre mantel är tillverkade av Rostfritt stål DIN W.-Nr. 1,4401.
  • Topp- och fotstycke är tillverkade av Rostfritt stål DIN W.-Nr. 1,4408.
  • Axeltätningens monteringslängd enligt DIN 24960.
  • Kraftöverföring via klämkoppling av gjutjärn.
  • Röranslutning via PJE flänsar/kopplingar.
  • Motorn är av typen 3-fas normmotor.

Vätska
Vätska Vatten
Vätsketemperatur område -20 till 120°C
Vätsketemp 20°C
Densitet 998,2 kg/m³

Teknisk data
Hastighets

2919 rpm

Resulterande flöde 17 m³/h
 Resulterande lyfthöjd för pumpen 90 m
Pumphjul 08
Kod för axeltätning. 1: Typ 2. Rot.
tätningsdel 3: Stat. plats 4: Sek. tätning:
HQQE
Läs på namnskylten CE,TR
Kurvtolerans ISO9906:2012 3B
Steg 8
Pumpversion A
Modell A

Material
Pumphus Rostfritt stål DIN W.-Nr. 1.4408
 ASTM A 351 CF 8M
Pumphjul Rostfritt stål
DIN W.-Nr. 1,4401 AISI 316

Installation
 Max. omgivningstemperatur 60°C
 Max. tryck vid angiven temp 25 bar / 120°C
25 bar / -20°C
Flänsstandard PJE
Anslutningskod P
Röranslutning 60,1 mm
Motorflänsstorlek FF265

Elektriskdata
Motortyp 132SB
IE Efficiency class IE3
Antal Poler 2
Effektförbrukning - P2 7,5 kW
Effektbehov (P2) för pump 7,5 kW
Nätfrekvens 50 Hz
Märkspänning 3 x 380-415 D/660-690 Y V
Nominell ström 14,4-14,0/
8,30-8,10 A
Startström 780-910 %
Cos phi - verkningsgrad 0,88-0,82
Varvtal 2910-2920 rpm
Efficiency IE3 90,1%
Motorns verkningsgrad vid full belastning 90,1-90,4%
Motorverkningsgrad vid 3/4 last 90,8%
Motorverkningsgrad vid 1/2 last 90,8%
Kapslingsklass (EC 34-5) 55 Dust/Jetting
Isolationsklass (EC 85) F
Motorskydd PTC
Motornr 85U17522

Övriga
Märka Grundfos Blueflux
Minsta effektivitetsindex
, MEI ≥
0,7
Nettovikt 98 kg
Bruttovikt 120 kg
Leveransvolym 0,285m³

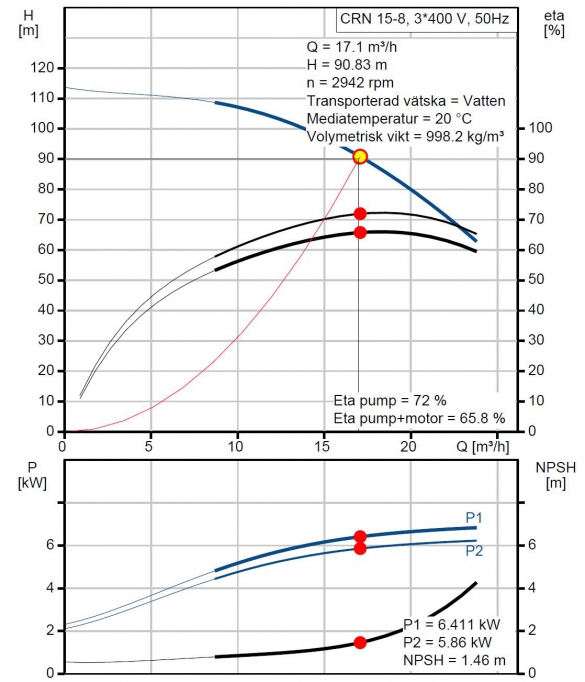

Prestanda kurvor

» Ritning med mått beskrivning

» Kopplings schema

  • Pump centrifugalpump vertikal flerstegs Grundfos CRN 15-8, 7,5kW 17m³/h 90m
    Art. nr.
    GRU96501953
    Pump centrifugalpump vertikal flerstegs Grundfos CRN 15-8, 7,5kW 17m³/h 90m
    49 599,00 kr
    49 599,00 kr
    kr
    Delbetala upp till 12 månader
