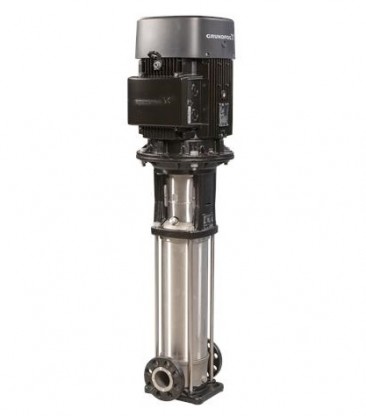

Pump centrifugalpump vertikal flerstegs Grundfos CRN 20-3, 4kW 21m³/h 34,6m




Pump centrifugalpump vertikal flerstegs Grundfos CRN 20-3,  4kW 21m³/h  34,6m
Vertikal, normalsugande, flerstegs, in-line centrifugalpump för installation i rörledning eller montering på fundament.

Funktioner
  • Pumphjul, mellankammare och yttre mantel är tillverkade av Rostfritt stål DIN W.-Nr. 1,4401.
  • Topp- och fotstycke är tillverkade av Rostfritt stål DIN W.-Nr. 1,4408.
  • Axeltätningens monteringslängd enligt DIN 24960.
  • Kraftöverföring via klämkoppling av gjutjärn.
  • Röranslutning via PJE flänsar/kopplingar.
  • Motorn är av typen 3-fas normmotor.


Vätska
Vätska Vatten
Vätsketemperatur område -20 till 120°C
Vätsketemp 20°C
Densitet 998,2 kg/m³

Teknisk data
Hastighets

2917 rpm

Resulterande flöde 21 m³/h
 Resulterande lyfthöjd för pumpen 34,6 m
Pumphjul 03
Kod för axeltätning. 1: Typ 2. Rot.
tätningsdel 3: Stat. plats 4: Sek. tätning:
HQQE
Läs på namnskylten CE,TR
Kurvtolerans ISO9906:2012 3B
Steg 3
Pumpversion A
Modell A

Material
Pumphus Rostfritt stål DIN W.-Nr. 1,4408
 ASTM A 351 CF 8M
Pumphjul Rostfritt stål
DIN W.-Nr. 1,4401 AISI 316

Installation
 Max. omgivningstemperatur 60°C
 Max. tryck vid angiven temp 25 bar / 120°C
25 bar / -20°C
Flänsstandard PJE
Anslutningskod P
Röranslutning 60,1 mm
Motorflänsstorlek FT130

Elektriskdata
Motortyp 112MC
IE Efficiency class IE3
Antal Poler 2
Effektförbrukning - P2 4 kW
Effektbehov (P2) för pump 4 kW
Nätfrekvens 50 Hz
Märkspänning 3 x 380-415 D  V
Nominell ström 7,9 A
Startström 1000-1110 %
Cos phi - verkningsgrad 0,87
Varvtal 2920-2940 rpm
Efficiency IE3 88,1%
Motorns verkningsgrad vid full belastning 88,1%
Motorverkningsgrad vid 3/4 last 88,6%
Motorverkningsgrad vid 1/2 last 85,2%
Kapslingsklass (EC 34-5) 55 Dust/Jetting
Isolationsklass (EC 85) F
Motorskydd PTC
Motornr 85U15413

Övriga
Märka Grundfos Blueflux
Minsta effektivitetsindex
, MEI ≥
0,7
Nettovikt 63 kg
Bruttovikt 67 kg
Leveransvolym 0,12m³

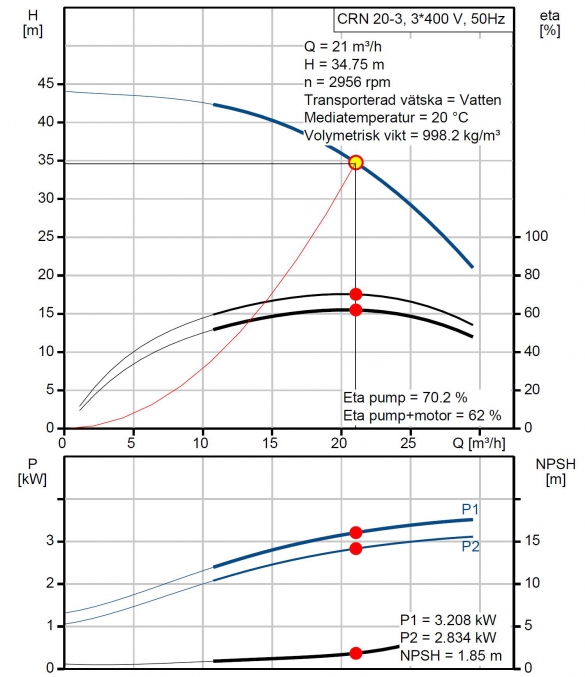

Prestanda kurvor

» Ritning med mått beskrivning

» Kopplings schema

  • Pump centrifugalpump vertikal flerstegs Grundfos CRN 20-3, 4kW 21m³/h  34,6m
    Art. nr.
    GRU96500559
    Pump centrifugalpump vertikal flerstegs Grundfos CRN 20-3, 4kW 21m³/h 34,6m
    34 441,00 kr
    34 441,00 kr
    kr
