Pump centrifugalpump vertikal flerstegs Grundfos CRN 3-29, 2,2kW 3,018m³/h 141,6m




Pump centrifugalpump vertikal flerstegs Grundfos CRN 3-29,  2,2kW 3,018m³/h  141,6m
Vertikal, normalsugande, flerstegs, in-line centrifugalpump för installation i rörledning eller montering på fundament.

Funktioner

  • Pumphjul, mellankammare och yttre mantel är tillverkade av Rostfritt stål DIN W.-Nr. 1,4401.
  • Topp- och fotstycke är tillverkade av Rostfritt stål DIN W.-Nr. 1,4408.
  • Axeltätningens monteringslängd enligt DIN 24960.
  • Kraftöverföring via klämkoppling av gjutjärn.
  • Röranslutning via PJE flänsar/kopplingar.
  • Motorn är av typen 3-fas normmotor.




Vätska
Vätska Vatten
Vätsketemperatur område -20 till 120°C
Vätsketemp 20°C
Densitet 998,2 kg/m³

Teknisk data
Hastighets

2899 rpm

Resulterande flöde 3,018 m³/h
 Resulterande lyfthöjd för pumpen 141,6 m
Pumphjul 29
Kod för axeltätning. 1: Typ 2. Rot.
tätningsdel 3: Stat. plats 4: Sek. tätning:
HQQE
Läs på namnskylten CE,TR
Kurvtolerans ISO9906:2012 3B
Steg 29
Pumpversion A
Modell A

Material
Pumphus Rostfritt stål DIN W.-Nr. 1.4408
AISI 316 ASTM A 351 CF 8M
Pumphjul Rostfritt stål
DIN W.-Nr. 1,4401 AISI 316

Installation
 Max. omgivningstemperatur 60°C
 Max. tryck vid angiven temp 25 bar / 120°C
25 bar / -20°C
Flänsstandard PJE
Anslutningskod P
Röranslutning 42,2 mm
Motorflänsstorlek FT115

Elektriskdata
Motortyp 90LC
IE Efficiency class IE3
Antal Poler 2
Effektförbrukning - P2 2,2 kW
Effektbehov (P2) för pump 2,2 kW
Nätfrekvens 50 Hz
Märkspänning 3 x 220-240 D/380-415 Y V
Nominell ström 7,70/4,45 A
Startström 850-950%
Cos phi - verkningsgrad 0,89-0,87
Varvtal 2890-2910 rpm
Efficiency IE3 85,9%
Motorns verkningsgrad vid full belastning 85,9%
Motorverkningsgrad vid 3/4 last 86,8%
Motorverkningsgrad vid 1/2 last 86%
Kapslingsklass (EC 34-5) 55 Dust/Jetting
Isolationsklass (EC 85) F
Motorskydd INGEN
Motornr 85U05908

Övriga
Märka Grundfos Blueflux
Minsta effektivitetsindex
, MEI ≥
0,7
Nettovikt 41,9 kg
Bruttovikt 47,3 kg
Leveransvolym 0,133m³

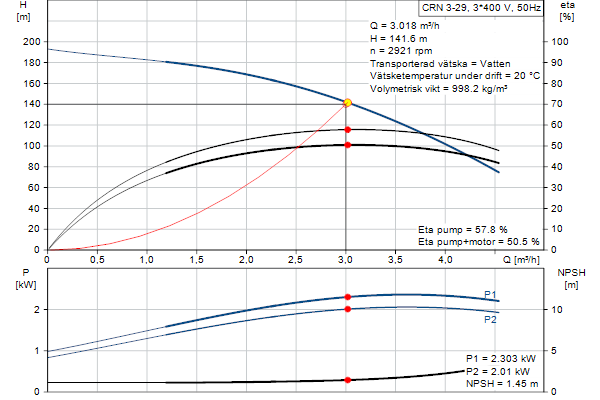

Prestanda kurvor

» Ritning med mått beskrivning

» Kopplings schema

  • Pump centrifugalpump vertikal flerstegs Grundfos CRN 3-29,  2,2kW 3,018m³/h  141,6m
    Art. nr.
    GRU96516912
    Pump centrifugalpump vertikal flerstegs Grundfos CRN 3-29, 2,2kW 3,018m³/h 141,6m
    22 150,00 kr
    22 150,00 kr
