Pump centrifugalpump vertikal flerstegs Grundfos CRN 32-14, 30kW 30m³/h 218,5m




Pump centrifugalpump vertikal flerstegs Grundfos CRN 32-14,  30kW 30m³/h  218,5m
Vertikal, normalsugande, flerstegs, in-line centrifugalpump för installation i rörledning eller montering på fundament.

Funktioner
  • Pumphjul, mellankammare och yttre mantel är tillverkade av Rostfritt stål DIN W.-Nr. DIN W.-Nr. 1,4401.
  • Topp- och fotstycke är tillverkade av Rostfritt stål DIN W.-Nr. DIN W.-Nr. 1,4408.
  • Axeltätningens monteringslängd enligt DIN 24960.
  • Kraftöverföring via klämkoppling av gjutjärn.
  • Röranslutning via DIN flänsar/kopplingar.
  • Motorn är av typen 3-fas normmotor.

Vätska
Vätska Vatten
Vätsketemperatur område -40 till 120°C
Vätsketemp 20°C
Densitet 998,2 kg/m³

Teknisk data
Hastighets

2951 rpm

Resulterande flöde 30 m³/h
 Resulterande lyfthöjd för pumpen 218,5 m
Pumphjul 14
Kod för axeltätning. 1: Typ 2. Rot.
tätningsdel 3: Stat. plats 4: Sek. tätning:
HQQE
Kurvtolerans ISO9906:2012 3B
Steg 14
Pumpversion A
Modell A

Material
Pumphus Rostfritt stål DIN W.-Nr. 1,4408
AISI 316 LN
Pumphjul Rostfritt stål
DIN W.-Nr. 1,4401 AISI 316

Installation
 Max. omgivningstemperatur 55°C
 Max. tryck vid angiven temp 30 bar / 120°C
30 bar / -40°C
Flänsstandard DIN
Anslutningskod F
Röranslutning DN 65
Trycksteg PN 16 / PN 25 / PN 40
Motorflänsstorlek FF350

Elektriskdata
Motortyp SIEMENS
IE Efficiency class IE3
Antal Poler 2
Effektförbrukning - P2 30 kW
Effektbehov (P2) för pump 30 kW
Nätfrekvens 50 Hz
Märkspänning 3 x 380-420 D/660-725 Y V
Nominell ström 56,0-51,0/
32,0-29,5 A
Startström 700 %
Cos phi - verkningsgrad 0,87
Varvtal 2955 rpm
Efficiency IE3 93,3%
Motorns verkningsgrad vid full belastning 93,3%
Motorverkningsgrad vid 3/4 last 93,5%
Motorverkningsgrad vid 1/2 last 92,9%
Kapslingsklass (EC 34-5) 55 (Skydda. Vattenstrålar / damm)
Isolationsklass (EC 85) F
Motorskydd PTC
Motornr 81U15332

Övriga
Märka Grundfos Blueflux
Minsta effektivitetsindex
, MEI ≥
0,7
Nettovikt 334 kg
Bruttovikt 385 kg
Leveransvolym 1,13m³

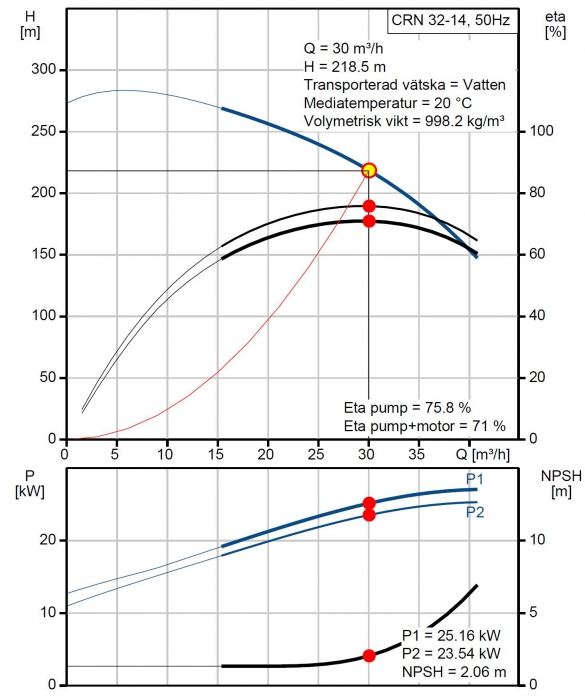

Prestanda kurvor

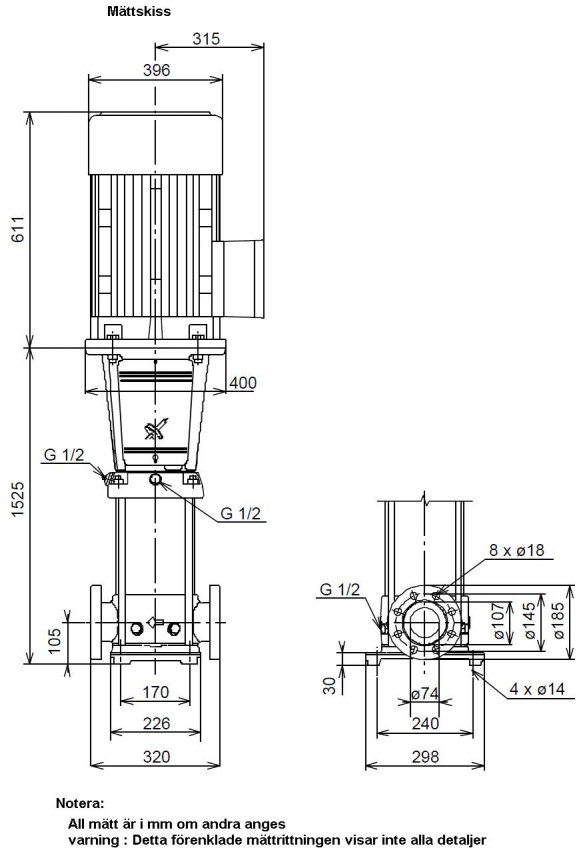

» Ritning med mått beskrivning

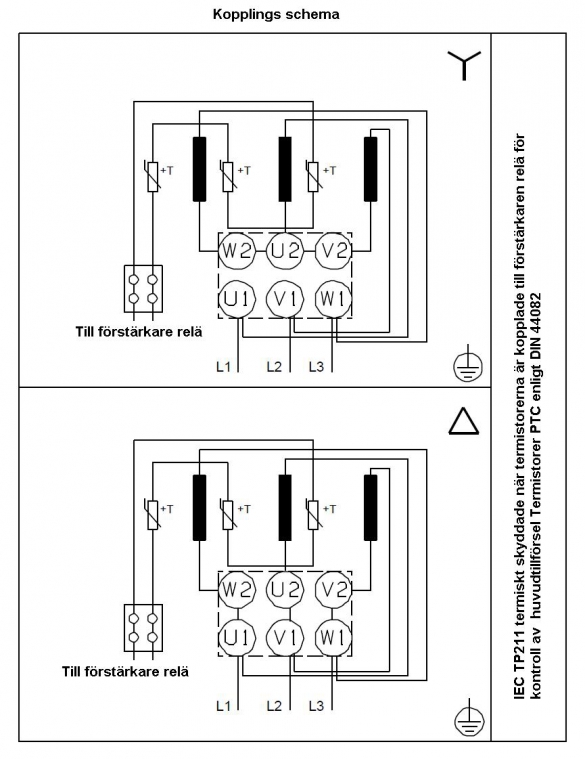

» Kopplings schema

  • Pump centrifugalpump vertikal flerstegs Grundfos CRN 32-14,  30kW 30m³/h  218,5m
    Art. nr.
    GRU96122377
    Pump centrifugalpump vertikal flerstegs Grundfos CRN 32-14, 30kW 30m³/h 218,5m
    169 103,00 kr
    169 103,00 kr
    kr
