Pump centrifugalpump vertikal flerstegs Grundfos CRN 32-4, 7,5kW 30m³/h 59,1m




Pump centrifugalpump vertikal flerstegs Grundfos CRN 32-4, 7,5kW 30m³/h 59,1m
Vertikal, normalsugande, flerstegs, in-line centrifugalpump för installation i rörledning eller montering på fundament.

Funktioner
  • Pumphjul, mellankammare och yttre mantel är tillverkade av Rostfritt stål DIN W.-Nr. 1,4401.
  • Topp- och fotstycke är tillverkade av Rostfritt stål DIN W.-Nr. 1,4408.
  • Axeltätningens monteringslängd enligt DIN 24960.
  • Kraftöverföring via klämkoppling av gjutjärn.
  • Röranslutning via DIN flänsar/kopplingar.
  • Motorn är av typen 3-fas normmotor.

Vätska
Vätska Vatten
Vätsketemperatur område -40 till 120°C
Vätsketemp 20°C
Densitet 998,2 kg/m³

Teknisk data
Hastighets

2919 rpm

Resulterande flöde 30 m³/h
 Resulterande lyfthöjd för pumpen 59,1 m
Pumphjul 4
Kod för axeltätning. 1: Typ 2. Rot.
tätningsdel 3: Stat. plats 4: Sek. tätning:
HQQE
Kurvtolerans ISO9906:2012 3B
Steg 4
Pumpversion A
Modell A

Material
Pumphus Rostfritt stål DIN W.-Nr. 1,4408
AISI 316 LN
Pumphjul Rostfritt stål
DIN W.-Nr. 1,4401 AISI 316

Installation
 Max. omgivningstemperatur 60°C
 Max. tryck vid angiven temp 16 bar / 120 °C
16 bar / -40 °C
Flänsstandard DIN
Anslutningskod F
Röranslutning DN 65
Trycksteg PN 16 / PN 25 / PN 40
Motorflänsstorlek FF265

Elektriskdata
Motortyp 132SB
IE Efficiency class IE3
Antal Poler 2
Effektförbrukning - P2 7,5 kW
Effektbehov (P2) för pump 7,5 kW
Nätfrekvens 50 Hz
Märkspänning 3 x 380-415 D/660-690 Y V
Nominell ström 14,4-14,0/
8,30-8,10 A
Startström 780-910 %
Cos phi - verkningsgrad 0,88-0,82
Varvtal 2910-2920 rpm
Efficiency IE3 90,1%
Motorns verkningsgrad vid full belastning 90,1-90,4%
Motorverkningsgrad vid 3/4 last 90,8%
Motorverkningsgrad vid 1/2 last 90,8%
Kapslingsklass (EC 34-5) 55 Dust/Jetting
Isolationsklass (EC 85) F
Motorskydd PTC
Motornr 85U17522

Övriga
Märka Grundfos Blueflux
Minsta effektivitetsindex
, MEI ≥
0,7
Nettovikt 112 kg
Bruttovikt 135 kg
Leveransvolym 0,309m³


Prestanda kurvor

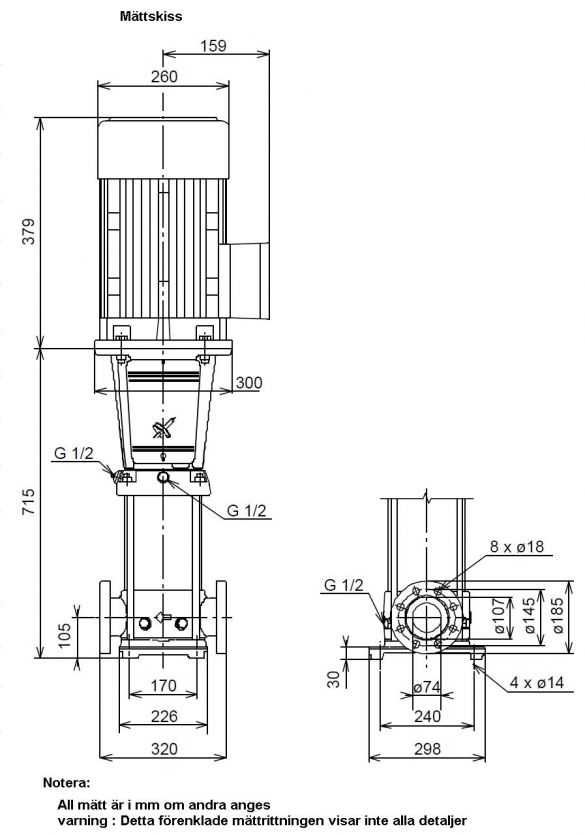

» Ritning med mått beskrivning

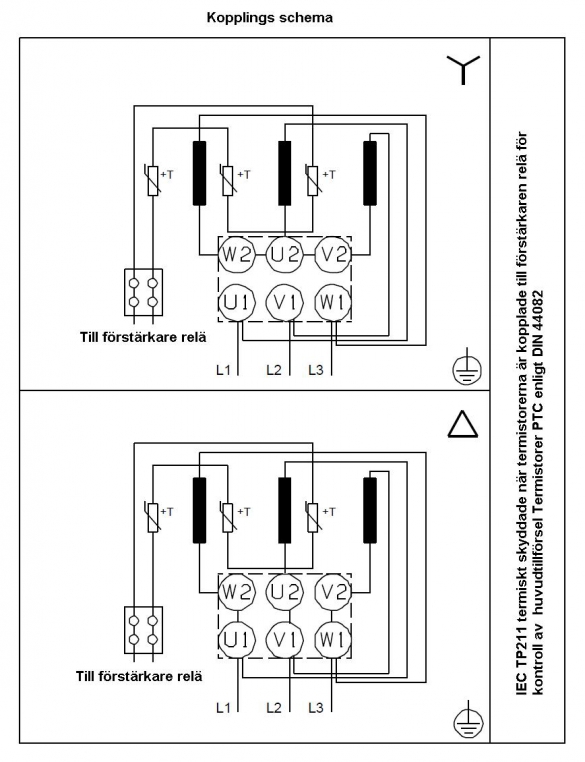

» Kopplings schema

  • Pump centrifugalpump vertikal flerstegs Grundfos CRN 32-4, 7,5kW 30m³/h 59,1m
    Art. nr.
    GRU96122357
    Pump centrifugalpump vertikal flerstegs Grundfos CRN 32-4, 7,5kW 30m³/h 59,1m
    66 638,00 kr
    66 638,00 kr
    kr
    Delbetala upp till 12 månader
