Pump centrifugalpump vertikal flerstegs Grundfos CRN 5-18, 3kW 5,8m³/h 93m

Pump centrifugalpump vertikal flerstegs Grundfos CRN 5-18,  3kW  5,8m³/h  93m
Vertikal, normalsugande, flerstegs, in-line centrifugalpump för installation i rörledning eller montering på fundament.

Funktioner

• Pumphjul, mellankammare och yttre mantel är tillverkade av Rostfritt stål DIN W.-Nr. 1,4401.
• Topp- och fotstycke är tillverkade av Rostfritt stål DIN W.-Nr. 1,4408.
• Axeltätningens monteringslängd enligt DIN 24960.
• Kraftöverföring via klämkoppling av gjutjärn.
• Röranslutning via PJE flänsar/kopplingar.
• Motorn är av typen 3-fas normmotor.



Vätska
Vätska	Vatten
Vätsketemperatur område	-20 till 120°C
Vätsketemp	20°C
Densitet	998,2 kg/m³

Teknisk data
Hastighets	2902 rpm
Resulterande flöde	5,8 m³/h
Resulterande lyfthöjd för pumpen	93 m
Pumphjul	18
Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning:	HQQE
Läs på namnskylten	CE,EAC,UKCA,WRAS,ACS
Kurvtolerans	ISO9906:2012 3B
Steg	18
Pumpversion	A
Modell	A

Material
Pumphus	Rostfritt stål EN 1,4408 AISI 316
Pumphjul	Rostfritt stål EN 1,4401 AISI 316

Installation
Max. omgivningstemperatur	60°C
Max. tryck vid angiven temp	25 bar / 120°C 25 bar / -20°C
Flänsstandard	PJE
Anslutningskod	P
Röranslutning	42,2 mm
Motorflänsstorlek	FT130

Elektriskdata
Motortyp	100LC
IE Efficiency class	IE3
Antal Poler	2
Effektförbrukning - P2	3 kW
Effektbehov (P2) för pump	3 kW
Nätfrekvens	50 Hz
Märkspänning	3 x 220-240 D/380-415 Y V
Nominell ström	11,0/6,30 A
Startström	840-920%
Cos phi - verkningsgrad	0,87-0,82
Varvtal	2900-2920 rpm
Efficiency	IE3 87,1%
Motorns verkningsgrad vid full belastning	87,1%
Motorverkningsgrad vid 3/4 last	88%
Motorverkningsgrad vid 1/2 last	87,7%
Kapslingsklass (EC 34-5)	55 Dust/Jetting
Isolationsklass (EC 85)	F
Motorskydd	PTC
Motornr	85U05510

Övriga
Märka	Grundfos Blueflux
Minsta effektivitetsindex , MEI ≥	0,57
Nettovikt	45,8 kg
Bruttovikt	48,7 kg
Leveransvolym	0,13m³

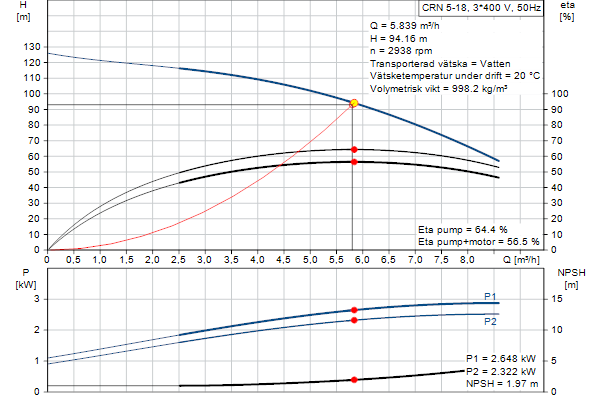

Prestanda kurvor

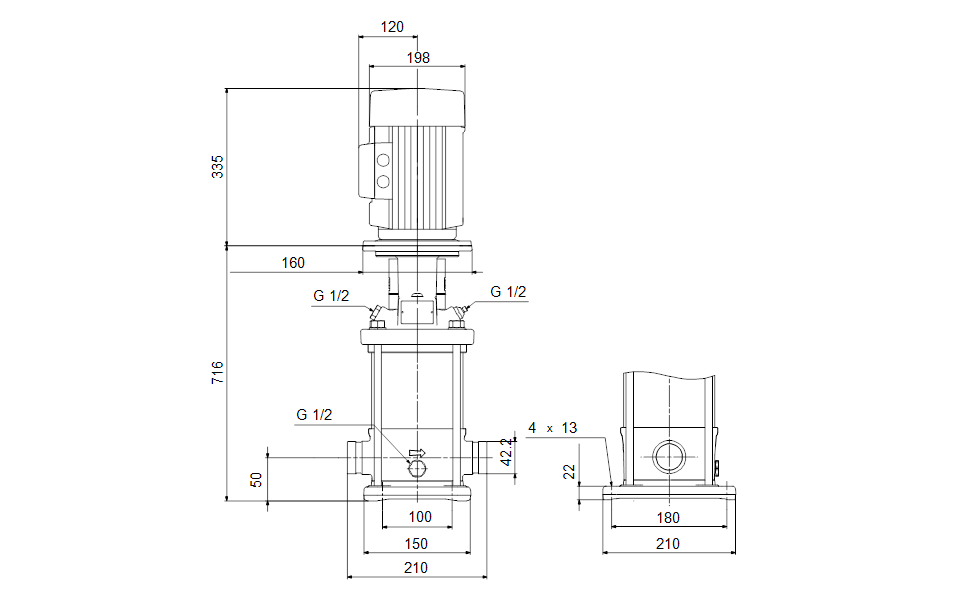

» Ritning med mått beskrivning

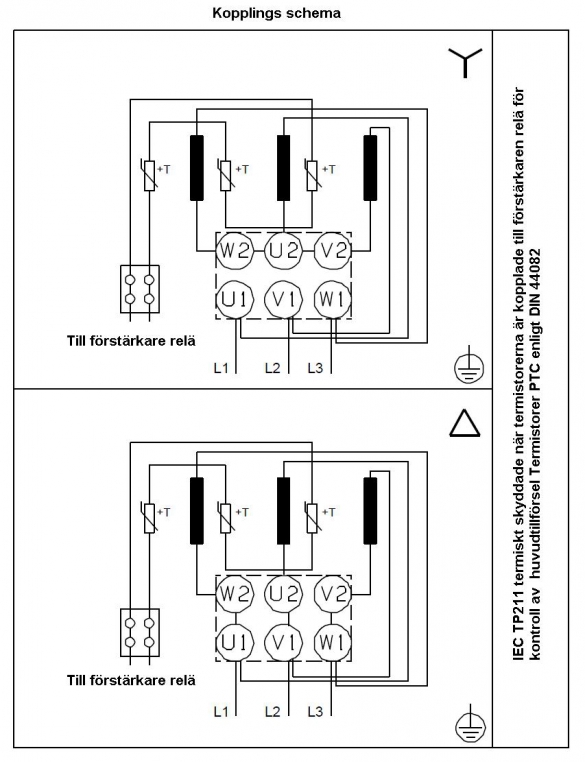

» Kopplings schema
