Pump centrifugalpump vertikal flerstegs Grundfos CRN 5-3, 0,55kW 5,747m³/h 14,64m

Pump centrifugalpump vertikal flerstegs Grundfos CRN 5-3, 0,55kW 5,747m³/h 14,64m

Vertikal, normalsugande, flerstegs, in-line centrifugalpump för installation i rörledning eller montering på fundament.

Funktioner

Pumphjul, mellankammare och yttre mantel är tillverkade av Rostfritt stål DIN W.-Nr. 1,4401.
Topp- och fotstycke är tillverkade av Rostfritt stål DIN W.-Nr. 1,4408.
Axeltätningens monteringslängd enligt DIN 24960.
Kraftöverföring via klämkoppling av gjutjärn.
Röranslutning via PJE flänsar/kopplingar.
Motorn är av typen 3-fas normmotor.

Teknisk data
Hastighets	2856 rpm
Flöde	5,8 m^³/h
Lyfthöjd	22 m
Pumphjul	3
Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning:	HQQE
Läs på namnskylten	CE,TR
Kurvtolerans	ISO9906:2012 3B
Steg	3
Pumpversion	A
Modell	A

Material
Pumphus	Rostfritt stål DIN W.-Nr. 1.4408 AISI 316 ASTM A 351 CF 8M
Pumphjul	Rostfritt stål DIN W.-Nr. 1,4401 AISI 316

Elektriskdata
Motortyp	71B
IE Efficiency class	NA
Antal Poler	2
Effektförbrukning - P2	0,55 kW
Effektbehov (P2) för pump	0,55 kW
Nätfrekvens	50 Hz
Märkspänning	3 x 220-240 D/380-415 Y V
Nominell ström	2,50/1,44 A
Startström	580-620%
Cos phi - verkningsgrad	0,80-0,70
Varvtal	2830-2850 rpm
Efficiency	IE3 77,8%
Motorns verkningsgrad vid full belastning	77,8%
Motorverkningsgrad vid 3/4 last	81,5%
Motorverkningsgrad vid 1/2 last	79,5%
Kapslingsklass (EC 34-5)	55 Dust/Jetting
Isolationsklass (EC 85)	F
Motorskydd	INGEN
Motornr	85805103

Övriga
Minsta effektivitetsindex , MEI ≥	0,57
Nettovikt	16,6 kg
Bruttovikt	19,3 kg
Leveransvolym	0,054m^³

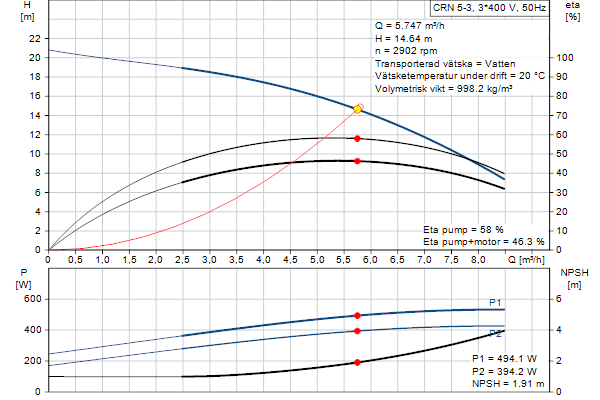

Prestanda kurvor

» Ritning med mått beskrivning
