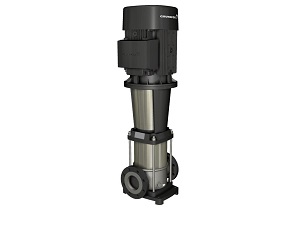

Pump centrifugalpump vertikal flerstegs Grundfos CRN 90-2-2, 11kW 89,9m³/h 27,04m




Pump centrifugalpump vertikal flerstegs Grundfos CRN 90-2-2,  11kW 89,9m³/h  27,04m
Vertikal, normalsugande, flerstegs, in-line centrifugalpump för installation i rörledning eller montering på fundament.

Funktioner
  • Pumphjul, mellankammare och yttre mantel är tillverkade av Rostfritt stål DIN W.-Nr. 1,4401.
  • Topp- och fotstycke är tillverkade av Rostfritt stål DIN W.-Nr. 1,4408.
  • Axeltätningens monteringslängd enligt DIN 24960.
  • Kraftöverföring via klämkoppling av gjutjärn.
  • Röranslutning via DIN flänsar/kopplingar.
  • Motorn är av typen 3-fas normmotor.


Vätska
Vätska Vatten
Vätsketemperatur område -40 till 120°C
Vätsketemp 20°C
Densitet 998,2 kg/m³

Teknisk data
Hastighets

2924 rpm

Resulterande flöde 89,9 m³/h
 Resulterande lyfthöjd för pumpen 27,04 m
Pumphjul 2
Reduk. pumphjul 2
Kod för axeltätning. 1: Typ 2. Rot.
tätningsdel 3: Stat. plats 4: Sek. tätning:
HQQE
Kurvtolerans ISO9906:2012 3B
Steg 2
Pumpversion A
Modell A

Material
Pumphus Rostfritt stål DIN W.-Nr. 1,4408
AISI 316 LN
Pumphjul Rostfritt stål
DIN W.-Nr. 1,4401 AISI 316

Installation
 Max. omgivningstemperatur 60°C
 Max. tryck vid angiven temp 16 bar / 120°C
16 bar / -40°C
Flänsstandard DIN
Anslutningskod F
Röranslutning DN 100
Trycksteg PN 16
Motorflänsstorlek FF300

Elektriskdata
Motortyp 160MB
IE Efficiency class IE3
Antal Poler 2
Effektförbrukning - P2 11 kW
Effektbehov (P2) för pump 11 kW
Nätfrekvens 50 Hz
Märkspänning

3 x 380-415 D/660-690 Y V

Nominell ström 20,8-19,8/
12,0-11,8 A
Startström 660-780%
Cos phi - verkningsgrad 0,88-0,84
Varvtal 2940-2950 rpm
Efficiency IE3 91,2%
Motorns verkningsgrad vid full belastning 91,2%
Motorverkningsgrad vid 3/4 last 91,8%
Motorverkningsgrad vid 1/2 last 91,3%
Kapslingsklass (EC 34-5) 55 Dust/Jetting
Isolationsklass (EC 85) F
Motorskydd PTC
Motornr 85U17524

Övriga
Märka Grundfos Blueflux
Minsta effektivitetsindex
, MEI ≥
0,7
Nettovikt 169 kg
Bruttovikt 202 kg
Leveransvolym 0,495m³

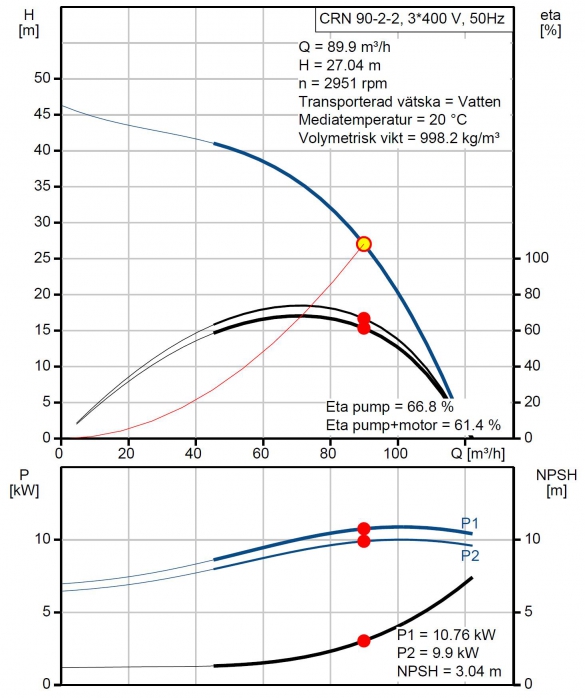

Prestanda kurvor

» Ritning med mått beskrivning

» Kopplings schema

  • Pump centrifugalpump vertikal flerstegs Grundfos CRN 90-2-2,  11kW 89,9m³/h  27,04m
    Art. nr.
    GRU96124226
    Pump centrifugalpump vertikal flerstegs Grundfos CRN 90-2-2, 11kW 89,9m³/h 27,04m
