Pump enstegs pump ROVATTI-T2-85 kapacitet 120m³/h




Pump enstegs pump ROVATTI-T2-85 kapacitet 120m³/h

  • Kapacitet upp till 1020m3/h
  • Huvudet upp till 85m
  • Effekt upp till 43,08hp



Lista över delar och material





  Komponent Material
1 Växellåda Gjutjärn
2 Kraftöverföringsaxeln Sätthärdat stål
3 PTO växel Sätthärdat stål
4 Axel kuggdrev Sätthärdat stål
5 Impeller Gjutjärn
6 Pumpkroppen Gjutjärn
7 Packbox (standard) Syntetiska fibrer
8 Mekanisk tätning (på begäran) SiC / SiC

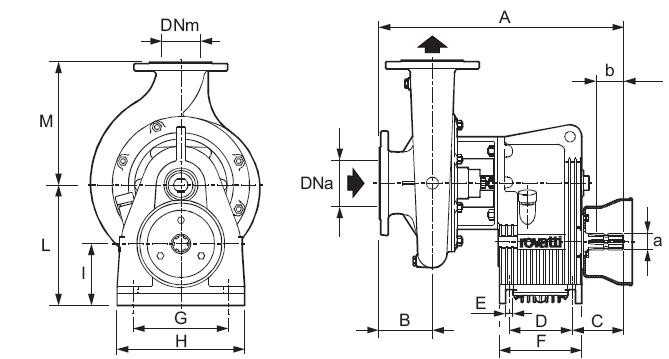

Övergripande dimesnions i mm och vikt i kg



ROVATTI-T2-85
 Pump T2-85
DNa 80
DNm 65
A 470
B 105
C 101
D 120
E 14
F 162
G 210
H 242
I 115
L 222
M 210
a 13/8
b 60
Vikt 56



Inlopps  x Utlopp  Kapacitet

PTO min-1 x Växel förhållande

Pump

Impeller

[l/min] 600

700

800 900 1000 1500 1750 2000
[m3/h] 36 42 48 54 60 90 105 120
[l/s] 10 11,6  13,3   15  16,6  25

 29,1

33,3
80 x 65 500 x 7
545 x 6,43 *890 x 3,95
 T2-85

     F H 75,4 75,4 75,2 75 74,6 70,7 66,5 59
hp 21,4 23,2 24,8 26,4 28 34,6 37 38
E H 84,2 84,3 84,2 84,2 84 81 77,5 72
hp 25,2 26,8 28,8 30,5 32 39,4 42 43,7
  NPSH(m) - 3,7 3,7 3,8 3,8 4 4,2 4,5

*standardförhållande

  • Pump enstegs pump ROVATTI-T2-85 kapacitet 120m³/h
    Art. nr.
    ROV0340
    Pump enstegs pump ROVATTI-T2-85 kapacitet 120m³/h
    23 905,00 kr
    23 905,00 kr
    kr
