Pump flänsad pump ROVATTI FL824 216m³/h

Pump flänsad pump ROVATTI FL824 216m³/h

Flänsar			Standard	A	D	Vikt
CA	1	a	**
		b
		c

	2	a	**
		b

	3	a	**
		b
		c

	4	a	**
		b

	5	a	**
		b
		c

	6	a	**
		b

	7	a	**
		b

SB	11			**
	12
	21			**
	22
	23

	31			**
	32
	33

F	1			115	286	57
	2			120	291	57

** - Inte tillgängliga versionen

Q	Flänsad

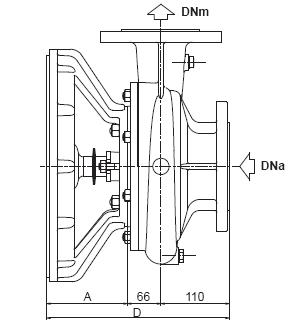

Q	DN	D1	D2	S	D3
DNa PN10 /16*	100	220	180	8	19
DNm PN 16/25*	80	200	160	8	19

* Beroende på fungera pressar

Q	Kapacitet
	[m³/h]	0		60		144		168		180		192		204
	[l/s]	0		16,7		40,0		46,7		50		53,3		56,7
	[l/min]	0		1000		2400		2800		3000		3200		3400
min^-1	Impeller	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]
3000	H	69	16,5	68	21,6	62	31,8	58	34,7	56	36	53	37,2	50	38,3
	I	62	14,3	62	19	55	28,2	51	30,7	49	31,9	46	32,9	-	-

Q	Kapacitet
	[m³/h]	0		60		144		168		180		204		216
	[l/s]	0		16,7		40,0		46,7		50		56,7		60
	[l/min]	0		1000		2400		2800		3000		3400		3600
min^-1	Impeller	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]
2600	E	67	15,8	66	20,8	60	30,8	56	33,5	54	34,8	47	37	44	38
	F	62	14,1	61	18,8	55	28	51	30,5	48	31,6	42	33,6	-	-
	G	57	12,4	56	16,7	49	25,1	45	27,3	42	28,3	35	29,9	-	-
	H	52	10,8	51	14,7	44	22,4	39	24,3	36	25,2	-	-
	I	47	9,3	46	13	39	19,9	34	21,5	31	22,2	-	-	-	-

Q	Kapacitet
	[m³/h]	0		60		144		168		180		192		204
	[l/s]	0		16,7		40,0		46,7		50		53,3		56,7
	[l/min]	0		1000		2400		2800		3000		3200		3400
min^-1	Impeller	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]
2300	E	52	11	52	15	45	22,8	40	24,8	37	25,6	34	26,3	30	26,9
	F	48	9,8	48	13,6	41	20,8	36	22,5	33	23,2	29	23,8	25	24,3
	G	44	8,6	44	12,1	36	18,6	31	20,1	28	20,7	24	21,2	-	-
	H	40	7,4	40	10,7	32	16,6	26	17,8	23	18,3	-	-
	I	37	6,4	36	9,4	27	14,7	22	15,7	18	16	-	-	-	-

Q	Kapacitet
	[m³/h]	0		60		120		156		168		180		192
	[l/s]	0		16,7		33,3		43,3		46,7		50		53,3
	[l/min]	0		1000		2000		2600		2800		3000		3200
min^-1	Impeller	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]
2000	E	39	7,2	39	10,4	35	14,6	28	16,8	25	17,4	22	17,8	18	18,1
	F	37	6,4	36	9,4	31	13,3	25	15,2	22	15,7	18	16	-	-
	G	33	5,6	33	8,4	28	12	21	13,6	18	13,9	-	-	-	-
	H	30	4,9	30	7,4	25	10,7	18	12	-	-	-	-
	I	28	4,2	27	6,6	22	9,5	-	-	-		-	-	-	-

Föreställningar på 3000 min^-1

Q- kapacitet, H- huvud

Kurvor fastställda för vätsketäthet 1000 kg/m³
Viskositet 1 mm² /s
Temperatur 20°C
η% - Pump effektivitet
Y - Ventilförlust Returnerar ej.

Föreställningar på 2600 min^-1

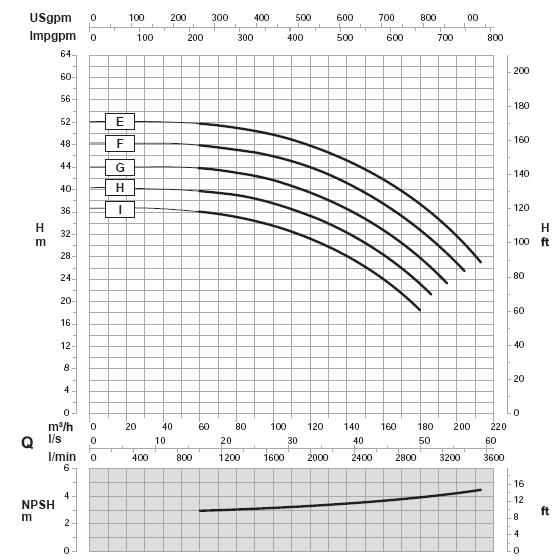

Föreställningar på 2300 min^-1

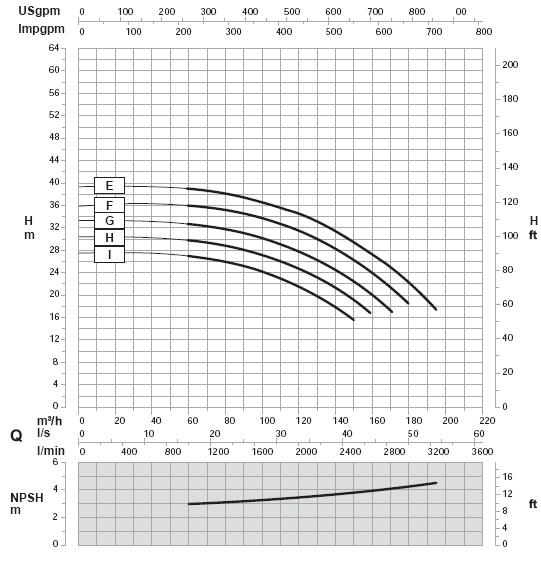

Föreställningar på 2000 min^-1
