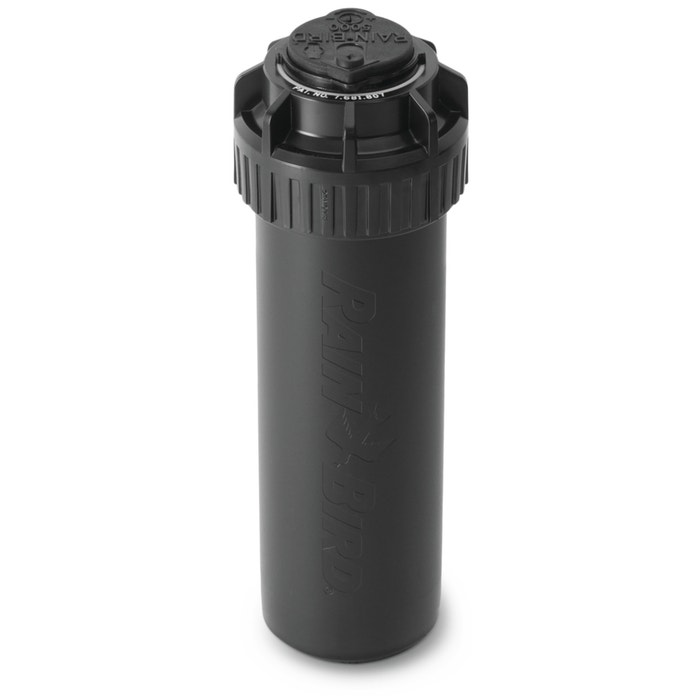

RainBird Pop-up-spridare 5004-PL-FC




RainBird Pop-up-spridare 5004-PL-FC
Rainbird Serie 5000/5000 PLUS/UPG, är det senaste inom modern sprinklertekonologi från RainBird. En sprinkler av bästa kvalitet som ger grönare gräs med lägre vattenförbrukning.
  • RainCurtain™-munstycken ger överlägsen fördelning.
  • Snabbare installering med anpassat bevattningsflöde hos MPR munstycken.
  • UPG-spridaren är avsedd för uppgradering av befintliga Hunter PGP™-spridare med den effekt och de kännetecken som utmärker Rain Birds 5004 spridare. Omställningen går fortare och är lättare eftersom PGP-huset stannar kvar i marken och endast huvuddelen av spridaren byts ut.

Beskrivning

  • Rain Curtain™-munstycken är standard hos alla 5000/5000 Plus/UPG-spridare.
  • Större vattendroppar för bättre vindmotstånd.
  • Effektiv bevattning i närområdet.
  • Jämn fördelning över hela kastradien.
  • Munstyckesenhet som består av fyra Rain Curtain™ munstycken med låg stigningsvinkel (10°) och åtta standardmunstycken (25°) som ger 7,6 till 15,2m kastradie.
  • Självjusterande munstycken.

Installation & Underhåll

  • Klickmekanism för snabb inställning vid installeringen.
  • Enklare underhåll med en ny självrenande justeringsskruv.
  • 5000 Plus är utrustade med en avstängningsfunktion vid högt flöde som stoppar vattenflödet till en speciell spridare medan systemet fortfarande arbetar.
  • Kastradien ställs enkelt in ovanifrån. Det enda man behöver är en platt skruvmejsel.
  • Kastradien kan reduceras med upp till 25% med hjälp av justeringsskruven, utan att man behöver byta munstycke.

Konstruktionslösningar

Tillval för serie 5000 Plus:
  • Pop-up enhet i rostfritt stål för SS-modellerna.
  • Seal-A-Matic (SAM™) spärrventil som stänger upp till en höjdskillnad på 2,1m.
  • 5000 Plus-spridarna finns i 4'', 6'', 12'' samt i rostfritt stål.
  • Verklig stigning 4" (10 cm), 6" (15,2 cm) och 12" (30,5 cm), uppmätt från höljet till munstycket.
  • 40 - 360° kastradie och fullt vändvarv i en och samma modell (finns även med fullvarv utan vändning).
  • MPR-munstycken förenklar planering och installering med anpassade flödesmängder från 7,6 till 10,7 m.
    Munstycken med olika stigningshöjder och kastradier kan blandas i samma zon när man använder MPR-munstycken.

Hållbarhet

  • Gummiskydd är standard och skyddar extra. 5000 Plus har ett grönt skydd medan 5000 har ett svart.
  • Motståndskraftig enhet som passar extra bra i privata eller offentliga anläggningar.
  • Kraftig returfjäder garanterar säker inkörning av pop-up delen.
  • Tryckaktiverad flerfunktionsavstrykare skyddar insidan mot nedsmutsning och sörjer för pålitlig upp- och inkörning.
  • Extra O-ringar och packningar ger utökat skydd när vattnet är “sandigt”.
  • Fem års tillverkningsgaranti

Fakta

  • Kastradie: 7,6 till 15,2 m
  • Kastradie med justeringsskruv: 5,7m
  • Tryck: 1,7 till 4,5 bar
  • Genomlöde: 0,17 till 2,19 m3/tim
  • Stigningsvinkel standard Rain Curtain™-munstycken: 25°.
  • Stigningsviinkel Rain CurtainTM-munstycken med låg stigningsvinkel: 10°.
  • ¾" IG nedre anslutningsgänga.

Mått
Stigningshöjd från höljet och till mitt på munstycket:

  • 5004/5004 Plus/UPG: 10 cm
  • 5006 Plus: 15 cm
  • 5012 Plus: 30 cm
Husets höjd: (inkörd spridare)
  • 5004/5004 Plus/UPG: 18,5 cm
  • 5006 Plus: 24,5 cm
  • 5012 Plus: 42,9 cm
  • Synlig del: 4,1 cm

Tillval
MPR (Matched Precipitation Rate)-munstycken med anpassat genomlöde förenklar planeringsprocessen eftersom det blir möjligt att blanda spridare med olika stigningshöjder och kastradier inom samma zon. Passar tillsammans med Rain Bird 5000/5000 Plus /5000 Plus PRS/UPG-spridare.

Modell
Sektor (Part Circle units -PC) kan ställas in från 40-360°.
Fullcirkel (Full Circle units -FC) finns endast med 360°.
Rostfritt stål (Stainless Steel - SS).
Plusmodell (PL).

  • 5004-PC: Delvarv 5004.
  • 5004-PL-FC: Fullcirkel 5004 Plus.
  • 5004-PL-PC-3,0 : Sektor med förinstallerat munstycke, storlek 3,0 5004 Plus.
  • UPGPC: 5000 UPG serien, 4" sektor/fullcirkel.
  • 5004-PL-PC-SS-SAM-3,0 : sektor, pop-up enhet med hölje i rostfritt stål, SAM spärrventil och förinstallerat munstycke, storlek 3,0.
  • 5006-PL-PC: sektor, plus.
  • 5006-PL-PC-SS-SAM : sektor, pop-up enhet med hölje i rostfritt stål, SAM spärrventi, plus.
  • 5012-PL-PC: sektor, plus.


  • RainBird Pop-up-spridare 5004-PL-FC
    Art. nr.
    BEVAR5004PLF..
    RainBird Pop-up-spridare 5004-PL-FC
    Notera munstyckstorlek :
