SuperDos




Dosmatic doserare
Dosering av medicin, vitaminer, näringstillskott, kemikalier etc.
Dosmatic en vattendriven doserare, med en unik doserings konstruktion. Dess jämna dosering ger en optimal jämn inblandning oberoende av dess vattenflöde. Doseringsvätskan injeceras i jämt flöde beroende på inställningsvalet.

Funktionsbeskrivning
Vattenledning ansluts enkelt mot pumpens anslutningar. Vattenflödet passerar då först ett lamellfilter och vidare in i doseraren som består av en växelmekanism vilket gör att kolven kommer i rörelse. Denna funktion skapar ett sug i doseringsenheten som har ställbart doseringsval. En sugslang med bottenfilter suger upp stamlösningen från en extern tank och finfördelas därefter i dess vattenflöde. Med valfritt inställt värde passerar flödet ut genom den motsatta anslutningskopplingen.

Kännetecken
Smal profildesign
En nogrann injicering vid alla flödeshastigheter
Kemiresistent
Enkel yttre förhållningsjustering
Ingen elektricitet behövs

Funktioner och fördelar
Enkel att använda och underhålla
Minskar kostnaderna genom feldoseringar
Tillåter ett brett omfång inom kemkalieanvändning
Minskar arbetet med lösningstillsatser
Undanröjer behovet av elektricitet och förlängningssladd
Icke-Electric, Fluid Driven Proportionella Insprutare.
Upp till 45 GPM kapacitet
Proprietary kompositkropp för kemisk kompatibilitet och för blandning aggressiva kemikalier
Perfekt för vätbara pulver och flytande kemikalier
Dieselbränsle vänliga modeller tillgängliga.
Mycket aggressiva, kemikalieresistenta modeller tillgängliga.
Valfritt fjärr urladdning tillgängligt
Separat intern blandningskammaren för att förhindra kemisk kontakt med motor kolv för längre livslängd och jämn blandning.
Utbytbara nedre ändar med förmåga att anpassa förhållanden under drift.
Inbyggd / av-knapp (30 och endast 45 modeller), som tillåter användaren att stoppa injektionen - men inte systemet

Driftsprincipen
Installeras direkt i fluidtillförselledningen, driver injektorn utan elektricitet, med användning av vätska (vatten) tryck som kraftkälla. Fluiden driver injektorn, som drar den erforderliga procentandelen koncentrat direkt från den kemiska lösningsbehållaren. Inne i Hydro patenterade blandningskammaren, koncentratet blandas med fluiden, och fluidtrycket tvingar den blandade lösningen nedströms. Mängden Koncentratet kommer att vara direkt proportionell mot volymen av fluid som kommer in i injektorn, oavsett variationer i flöde eller tryck.

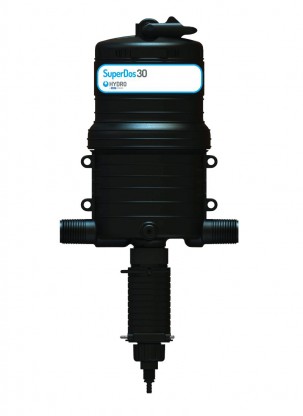

Superdos

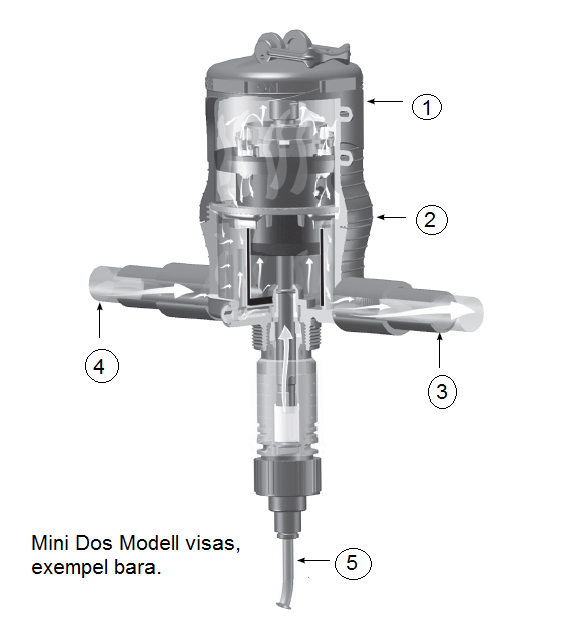

DelarBeskrivning
1 Kemisk kommer inte i kontakt med motorn
2 Kemisk blandas i den patenterade blandningskammaren.
3 Blended lösning
4 Vätskeflödet driver motorkolven
5 Intag från kemiska behållare.



Produktbeskrivning

Den SuperDos fungerar utan el till exakt injicera vätska koncentreras till en vattenmatarledning med hjälp av vätskeflöde som strömkälla.

De SuperDos är utformad med en patenterad inre blandningskammare som främjar homogen blandning, medan segregerande starka kemikalier från kritiska, interna komponenterna.

Detta vattenflöde driven mitten hög proportionell injektor erbjuder ett idealiskt alternativ till traditionell elteknik.

Huvudsakliga applikationer

Klorering, rengöring, skärvätskor, avskalning,
Sanering, Avfettning, desinficering, dispergeringsmedel,
Fertigation, Hydroponics, hämmare, smörjning,
Medicinering, Imma Systems, Lukt Control, bekämpningsmedel,
PH / TH korrigering, sköljning, rengöring, tvål och skum,
Tensider, ogräsbekämpning.



Specifikationer
Bostäderres Proprietary engineered kompositmaterial
Avg. doseringsnoggrannhet +/- 5%
Repeterbarhet +/-3 %
Vätskens maximala temperatur 100ºF (38ºC)
Vätsketemperaturen minskar 34ºF (1ºC)
Max. vertikal sugning av
koncentrera
3,6 m
Max. horisontell sugning
av koncentrat
15 m
Självsugande Ja
Tätningsmaterial tillgängligt Aflas- Alkaliskt koncentrat
Viton - Syror, oljor och bekämpningsmedel
EPDM - alkaliska koncentrat
Kalrez
Injektion Intervall 0,025% till 10%
Vattenflöde Intervall 0,04 gpm till 45 gpm
Arbetstryck 3 psi till 100 psi

Modeller
Modell Beskrivning Flödesintervall Arbetstryck Injektion räckvidd
gpm I/h psi bar % Förhållande
DOS113227R SuperDos 15TF 0,3% 0,04 - 15 10 - 3400 3 - 60 0,21 - 4,1 0,025 - 0,3 1:4000 - 1:333
DOS113202 SuperDos 15TF 2,5% 0,04 - 15 10 - 3400 3 - 60 0,21 - 4,1 0,20 - 2,5 1:500 - 1:40
DOS113203 SuperDos 15TF 5% 0,04 - 15 10 - 3400 3 - 60 0,21 - 4,1 0,40 - 5,0 1:250 - 1:20
DOS113202WSP SuperDos 15 2,5% WSP 0,04 - 15 10 - 3400 3 - 60 0,21 - 4,1 0,3 - 2,5 1:300 - 1:40
DOS113228R SuperDos 20 0,3% 0,05 - 20 11 - 4500 5 - 100 0,34 - 6,9 0,025 - 0,3 1:4000 - 1:333
DOS113205 SuperDos 20 2,5% 0,05 - 20 11 - 4500 5 - 100 0,34 - 6,9 0,20 - 2,5 1:500 - 1:40
DOS113206 SuperDos 20 5% 0,05 - 20 11 - 4500 5 - 100 0,34 - 6,9 0,40 - 5 1:250 - 1:20
DOS113207 SuperDos 20 10% 0,05 - 20 11 - 4500 5 - 65 0,34 - 6,9 2- 10 1:50 - 1:10
DOS113205WSP SuperDos 20 2,5% WSP 0,05 - 20 11 - 4500 3 - 60 0,21 - 4,1 0,3 - 2,5 1:300 - 1.40
DOS113229R SuperDos 30 0,3% 0,15 - 30 34 - 6800 5 - 100 0,34 - 6,9 0,025 - 0,3 1:4000 - 1:333
DOS113209 SuperDos 30 2,5% 0,15 - 30 34 - 6800 5 - 100 0,34 - 6,9 0,20 - 2,5 1:500 - 1:40
DOS113210 SuperDos 30 5% 0,15 - 30 34 - 6800 5 - 100 0,34 - 6,9 0,40 - 5 1:250 - 1:20
DOS113209WSP SuperDos 30 2,5% WSP 0,15 - 30 34 - 6800 5 - 100 0,34 - 6,9 0,3 - 2,5 1:300 - 1:40
DOS113230R SuperDos 45 0,3% 0,25 - 45 57 - 10,000 5 - 100 0,34 - 6,9 0,025 - 0,3 1:4000 - 1:333
DOS113212 SuperDos 45 2,5% 0,25 - 45 57 - 10,000 5 - 100 0,34 - 6,9 0,20 - 2,5 1:500 - 1:40
DOS113215 SuperDos 45 5% 0,25 - 45 57 - 10,000 5 - 80 0,34 - 6,9 0,04 - 5 1:250 - 1:20


Manuell för Super Dos

Super Dos 15 Manuell

Super Dos 20 Manuell

Super Dos 30 Manuell

Super Dos 45 Manuell

Grundläggande installationer
Dosmatic mounting Dosmatic mounting Dosmatic mounting
Inline installation Dubbla fjärr injektion Bypass installation
